1650x1200mm Descolagem automáticaCortador de matrizPara papel ondulado
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
▽△▽Breve Introdução ▽△▽

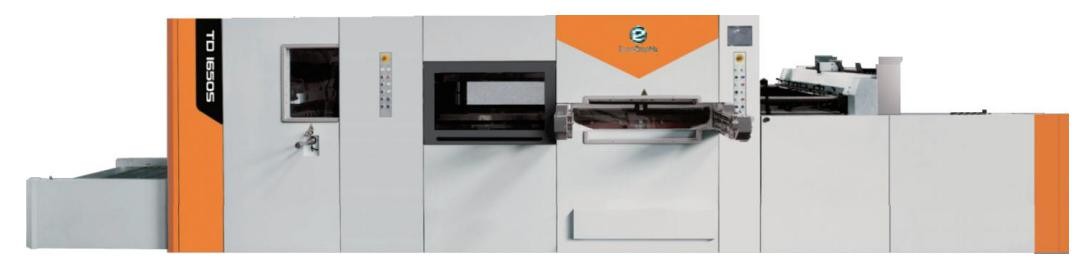

TD1650SMáquina automática de corte por matrizes de cartão onduladoO sistema de alimentação tem dois tipos de alimentador: alimentador de borda de chumbo e alimentador de sucção de fundo.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
▽△▽Especificações ▽△▽
Modelo
TD 1650S ((Feeder alimentado por borda de chumbo)
Tamanho máximo da folha (mm)
1650x1200
Min. Tamanho da folha (mm)
650x520
Dimensão máxima do corte por entalhe (mm)
1630x1180
Dimensão do interior da perseguição (mm)
1660x1215
Margem de aderência (mm)
6
Min. Resíduos de agarradores (mm)
12 mm ((distância entre a primeira faca e a borda do papel)
Max. Pressão de corte
400 toneladas
Papel ondulado (mm)
2-9
Velocidade máxima da máquina (s/h)
5000
Tamanho da chapa de corte por matriz (mm)
1680x1186
Altura da faca de corte (mm)
23.8
Potência do motor principal
22 kW
Potência total
40 kW
Voltagem
380/220V, 3PH, 50/60HZ
Dimensão (incluindo plataforma)
(L) 10255 x (W) 5469 x (H) 2500mm
Peso
38 toneladas
- Não.
| Modelo |
TD 1650S
(Feeder alimentado por borda de chumbo)
|
TD1650S
(Alimentação de sucção inferior)
|
| Tamanho máximo da folha (mm) |
1650x1200 |
1650x1200 |
| Min. Tamanho da folha (mm) |
650x520 |
650x520 |
| Max. Tamanho de corte a entalhe ((mm) |
1630x1180 |
1630x1180 |
| Dimensão do interior da perseguição (mm) |
1660x1215 |
1660x1215 |
| Margem de aderência (mm) |
6 |
6 |
| Min. Resíduos de agarradores (mm) |
12 mm ((distância entre a primeira faca e a borda do papel) |
12 mm ((distância entre a primeira faca e a borda do papel) |
| Max, morre.Cpressão |
400 toneladas |
400 toneladas |
| Papel ondulado (mm) |
2-9 |
2-9 |
| Velocidade máxima da máquina (s/h) |
5000 |
5000 |
| Tamanho da chapa de corte por matriz (mm) |
1680x1186 |
1680x1186 |
| Altura da faca de corte (mm) |
23.8 |
23.8 |
| Potência do motor principal |
22 kW |
22 kW |
| Potência total |
40 kW |
45 kW |
| Voltagem |
380/220V, 3PH, 50/60HZ |
380/220V, 3PH, 50/60HZ |
| Dimensão (incluindo plataforma) |
(L) 10255x ((W) 5469x ((H) 2500mm |
(L) 11130x ((W) 6000x ((H) 2564mm |
| Peso |
38 toneladas |
38 toneladas |
- Não.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
▽△▽Detalhes ▽△▽
Alimentação por atrito
O alimentador de atrito traz força e alta precisão.
Unidade de sucção de alta pressão.
A correia de alimentação é controlada por servo ou sistema mecânico dependem
em um material diferente, que é mais estável.
Alimentação por fundo com alimentador de sucção
Equipado com um alimentador de design japonês com alimentação de fundo sem parar
com 6 chupadores, arranhões no papel durante a alimentação
podem ser evitados.
Equipado com alimentação de papel confiável, colocação frontal e sensor de folha dupla.
Seção de desnudos
Estrutura de movimento de dupla ação com estrutura superior e inferior de descolagem facilita a mudança da matriz,
sistema de suspensão motorizado do quadro superior para facilitar a instalação.
para diferentes desnudos.
Secção de corte por matrizes
A pressão pode ser ajustada no ecrã táctil.
O monitor de supervisão e a tela sensível ao toque 3D mostram o funcionamento
Condição da máquina para o diagnóstico de avarias.
Chase é instalado com sistema de linha central e pneumático
Sistema de bloqueio.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
▽△▽Aplicação ▽△▽
AutomáticoMáquina de corte a moagem de borracha onduladatambém chamadoMáquina de corte a moagem de caixas onduladas,
Usado principalmente para cortar cartão ondulado espesso para TV, ar condicionado, máquina de lavar e assim por diante.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
▽△▽Produção e embalagem ▽△▽
Desde a produção até a entrega, fazemos todos os detalhes com muito cuidado para garantir a boa qualidade do produto e serviço aos clientes.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
▽△▽Certificados ▽△▽
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
▽△▽Perguntas frequentes ▽△▽
Q1: Quais são os seus principais produtos?
A:Os nossos principais produtos são o Prepress 4up e 8up Online/Offline CTP térmico, CTCP, VLF CTP, Flexo CTP, Processador, Placas Offset, Tintas Offset, Offset Printing Blankets,Equipamento de embalagem pós-impressão.
Você pode obter o equipamento e os consumíveis tudo em um e sem se preocupar com o serviço pós-venda da nossa empresa.
P2: Onde está a sua fábrica?
A:Nossa fábrica de máquinas de processador CTP está em Xangai, você é calorosamente bem-vindo a visitar nossa fábrica!
P3: Existe alguma certificação para o seu processador CTP?
A:Sim, todas as nossas máquinas foram certificadas pela SGS e CE.
P4: Pode também fornecer o Fluxo de Trabalho e o RIP?
A:Sim, podemos fornecer o Workflow Brainnew e o RIP Compose V12.
Q5: E quanto à instalação e apoio técnico pós-venda?
A:O nosso engenheiro pode ir ajudar na instalação e fornecer o treinamento necessário.Qualquer problema ou pergunta, estaremos à sua disposição 7x24 horas.Entre a nossa grande quantidade de instalações CTP em todo o mundo, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Estas impressoras de utilizadores finais executam todos os sistemas CTP com total satisfação devido à nossa qualidade robusta, serviço remoto sem problemas, formação e manutenção minuciosas.Se você é um impressor que está considerando comprar diretamente da EcooGraphix China, não há complicações nas instalações, treinamento e serviço pós-venda.
Vídeo☞ https://youtu.be/ALTvM1cnrVc
