Máquina de corte por estiramento de folhas de 800×580 mm 7000S/H

Tamanho da Folha 800×580mm para Corte e VincoMáquina de Corte e Vinco

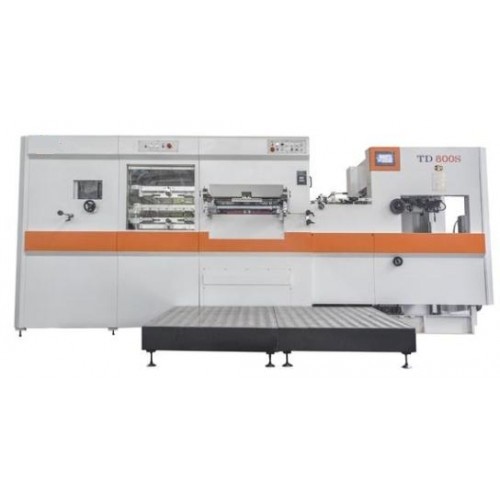

A máquina de corte e vinco totalmente automática TD800S é o mais novo produto da série T da Yawa. 7 conjuntos de barras de pinças com pinças feitas de liga de alumínio leve e durável com revestimento ultrarrígido e acabamento anodizado garantem um registro de papel preciso e consistente.

 P1: Quais são seus principais produtos?  // P1: Quais são seus principais produtos?  FAQ  Especificação   P1: Quais são seus principais produtos?   // P1: Quais são seus principais produtos?

​

Modelo
ECOO-TD800S

Tamanho Máx. da Folha (mm)
800 × 580

Tamanho Mín. da Folha (mm)
310 × 310

Tamanho Máx. de Corte e Vinco (mm)
790 × 570

Margem Mín. da Pinça (mm)
8

Altura das Facas de Corte (mm)
23.8

Tamanho Interno do Quadro (mm)
940 × 610

Gama de Materiais
Cartão: 800-2000g/m² B flute

Pressão Máx. (N)
200T

Velocidade Máx. de Corte e Vinco
7000s/h

Altura da Pilha de Alimentação (mm)
1300

Altura da Pilha de Entrega (mm)
1000

Ruído
≤ 85dB(A)

Motor Principal (kw)
7.5

Potência Total (kw)
15

Peso da Máquina (T)
14.5

Dimensão Geral (mm)
4900 × 2000 × 2000


 P1: Quais são seus principais produtos?  // P1: Quais são seus principais produtos?  FAQ  Detalhes   P1: Quais são seus principais produtos?   // P1: Quais são seus principais produtos?

♥  Unidade de Alimentação

• Bandeja de pilha com alça permitindo correção lateral manual da pilha durante a produção

• Sistema de alimentação em fluxo com velocidade máxima de 120 folhas por minuto

• 2 ventosas cada para levantar papel, 2 ventosas para mover papel

• Altura e ângulo das cabeças de sucção são facilmente ajustáveis

• Dispositivos de segurança eletrônicos impedindo a subida excessiva da pilha de alimentação

• Microajuste está disponível para posicionamento transversal da mesa de pilha

• Detector de folha dupla de precisão

• Troca fácil de guias laterais de puxar e empurrar simplesmente girando um parafuso sem a necessidade de remover e substituir a guia lateral completa

• 2 guias frontais com microajuste e a guia lateral é ajustável por manivela

• Detector fotoelétrico com sistema de parada automática na mesa de alimentação em caso de atolamento de papel

• Controles de acionamento separados da unidade de alimentação e da máquina principal para facilitar a preparação

• PLC e came eletrônico para controle de temporização

♣  Unidade de Corte e Vinco

• motor principal controlado por inversor Schneider

• Microajuste da força de corte por engrenagem sem-fim acionada por motor e controlada por tela sensível ao toque

• A precisão da pressão pode chegar a 0,01 mm

• Virabrequim feito de aço 40Cr

• Estruturas da máquina feitas de aço Q235-A, platôs superior e inferior feitos de ferro fundido dúctil QT60 com areia revestida de resina com tecnologia de fundição sob pressão Meehanite

• Dispositivo de giro do quadro de corte

• Dispositivo de proteção contra sobrecarga com limitador de torque para a máxima segurança do operador e do equipamento

• Após teste de longa duração e entregues em pares, pinça principal, corrente da Subaki, Japão

• Sistema de acionamento de alto índice de pressão para controle de posicionamento da barra de pinça

• Bloqueio e liberação pneumática do quadro de corte

• Sistema de linha central para troca rápida de trabalho

*   Unidade de Descascamento

• Estrutura de movimento de 3 ações com quadro de descascamento superior, médio e inferior para facilitar a troca da matriz

• Pinos de descascamento ou matriz macho/fêmea podem ser usados para diferentes trabalhos de descascamento

• Combinado com o sistema de registro de linha central na seção de corte e vinco, o mesmo sistema também se aplica ao sistema de descascamento para minimizar o tempo de troca. O posicionamento preciso pode aumentar a eficiência da produção

• O movimento para cima/baixo do quadro de descascamento superior é controlado por motor, o que facilita o ajuste

♠  Unidade de Entrega

• Dispositivos de segurança fotoelétricos impedindo a subida e descida excessiva da pilha de papel na entrega

• Escova depressora ajustável ajuda a descarregar papel das pinças e empilhar papel

• Design de alta pilha de até 1020 mm

• Mesa auxiliar de correia automática disponível para entrega sem parada

• O movimento e o controle de velocidade do alimentador podem ser ajustados na unidade de entrega

 P1: Quais são seus principais produtos?  // P1: Quais são seus principais produtos?  FAQ  Vantagens   P1: Quais são seus principais produtos?   // P1: Quais são seus principais produtos?

1) A transmissão da unidade principal adota controle de conversor de frequência A/C importado, a partida e a parada da máquina são controladas por meio de embreagem a ar importada.

2) O funcionamento de toda a máquina é controlado por PLC. Interface de tela sensível ao toque para monitorar a condição de funcionamento da máquina, indicações de problemas e suasrespectivas formas de solução. Isso é mais amigável ao operador.

 P1: Quais são seus principais produtos?  // P1: Quais são seus principais produtos?  FAQ  Aplicação   P1: Quais são seus principais produtos?   // P1: Quais são seus principais produtos?

A máquina de corte e vinco automática TD800S, também chamada de máquina de corte e vinco de papelão. Este modelo é especial para cortar muitos tipos de etiquetas.//

 P1: Quais são seus principais produtos?  // P1: Quais são seus principais produtos?  FAQ  // P1: Quais são seus principais produtos?   // P1: Quais são seus principais produtos?

//

 P1: Quais são seus principais produtos?  // P1: Quais são seus principais produtos?  FAQ  // P1: Quais são seus principais produtos?   // P1: Quais são seus principais produtos?

 P1: Quais são seus principais produtos?  // P1: Quais são seus principais produtos?  FAQ  // P1: Quais são seus principais produtos?   // P1: Quais são seus principais produtos?

 R:

 Nossos principais produtos são CTP Térmico Online/Offline Prepress 4up e 8up, CTCP, VLF CTP, Flexo CTP, Processador, Chapas Offset, Tintas Offset, Borrachas Offset, Equipamentos de Embalagem Pós-impressão e assim por diante. Você pode obter o equipamento e os consumíveis em um só lugar e não se preocupar com o serviço pós-venda de nossa empresa.

 P2: Onde fica sua fábrica?


 R:

Nosso engenheiro pode ir ajudar na instalação e fornecer o treinamento necessário. O comprador deve arcar com as passagens aéreas de ida e volta, taxa de serviço e custo de acomodação local. Quaisquer problemas ou dúvidas, estaremos à sua disposição 7×24 horas. Entre nossas grandes instalações de CTP em todo o mundo, há também muitos usuários finais (impressoras) que compraram os produtos CTP diretamente da EcooGraphix China e a equipe de serviço técnico da EcooGraphix suporta essas instalações remotamente com visitas regulares ao local. P3: Existe alguma certificação para o seu processador de CTP?


 R:

Nosso engenheiro pode ir ajudar na instalação e fornecer o treinamento necessário. O comprador deve arcar com as passagens aéreas de ida e volta, taxa de serviço e custo de acomodação local. Quaisquer problemas ou dúvidas, estaremos à sua disposição 7×24 horas. Entre nossas grandes instalações de CTP em todo o mundo, há também muitos usuários finais (impressoras) que compraram os produtos CTP diretamente da EcooGraphix China e a equipe de serviço técnico da EcooGraphix suporta essas instalações remotamente com visitas regulares ao local. P4: Você também pode fornecer o Workflow e RIP?


 R:

Nosso engenheiro pode ir ajudar na instalação e fornecer o treinamento necessário. O comprador deve arcar com as passagens aéreas de ida e volta, taxa de serviço e custo de acomodação local. Quaisquer problemas ou dúvidas, estaremos à sua disposição 7×24 horas. Entre nossas grandes instalações de CTP em todo o mundo, há também muitos usuários finais (impressoras) que compraram os produtos CTP diretamente da EcooGraphix China e a equipe de serviço técnico da EcooGraphix suporta essas instalações remotamente com visitas regulares ao local. P5: E quanto à instalação e suporte técnico pós-venda?


 R:

Nosso engenheiro pode ir ajudar na instalação e fornecer o treinamento necessário. O comprador deve arcar com as passagens aéreas de ida e volta, taxa de serviço e custo de acomodação local. Quaisquer problemas ou dúvidas, estaremos à sua disposição 7×24 horas. Entre nossas grandes instalações de CTP em todo o mundo, há também muitos usuários finais (impressoras) que compraram os produtos CTP diretamente da EcooGraphix China e a equipe de serviço técnico da EcooGraphix suporta essas instalações remotamente com visitas regulares ao local. Essas impressoras de usuários finais executam os sistemas CTP com total satisfação devido à nossa qualidade robusta, serviço remoto contínuo, treinamento completo e manutenção. Se você é uma impressora que está considerando comprar diretamente da EcooGraphix China, não há problemas com instalações, treinamento e serviço pós-venda. Garantimos sua satisfação.
