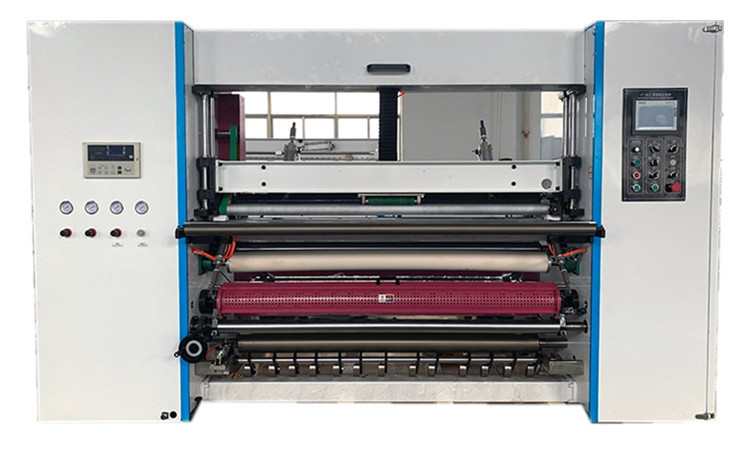

Talhadeira de papel térmica e máquina automáticas de Rewinder com cortador
ECOO-T1400C
EcooGraphix T-1400C é usado fazendo todos os tipos de rolos de papel térmicos, incluindo o rolo do rolo do papel do fax, do papel de ECG, o rolo do papel de informe médico, o rolo da posição, o rolo do ATM, o rolo do papel da caixa registadora, etc.
1. Características
1) O sistema de controlo e o tela táctil do PLC de SIEMENS, todos os parâmetros são indicados no monitor. Apenas a instalação o diâmetro do rolo, espessura do material, tensão inicial, a máquina corre automaticamente.
2) O sistema de carregamento hidráulico de Shaftless, capacidade de carga máxima é 3 toneladas.
3) freio 20Kg/m2 eletromagnético para o controle de tensão do desenrolamento.
4) O CNC painel de parede do apoio para o pé processou & do tratamento térmico, nenhuma deformação.
5) A seção do desenrolamento equipe-se com o rolo de equilíbrio ajustável do sentido, assegura o rolo próprio que mantém o toque apertado com Web inteira.
6) Rolos de equilíbrio dinâmicos/estáticos da transmissão.

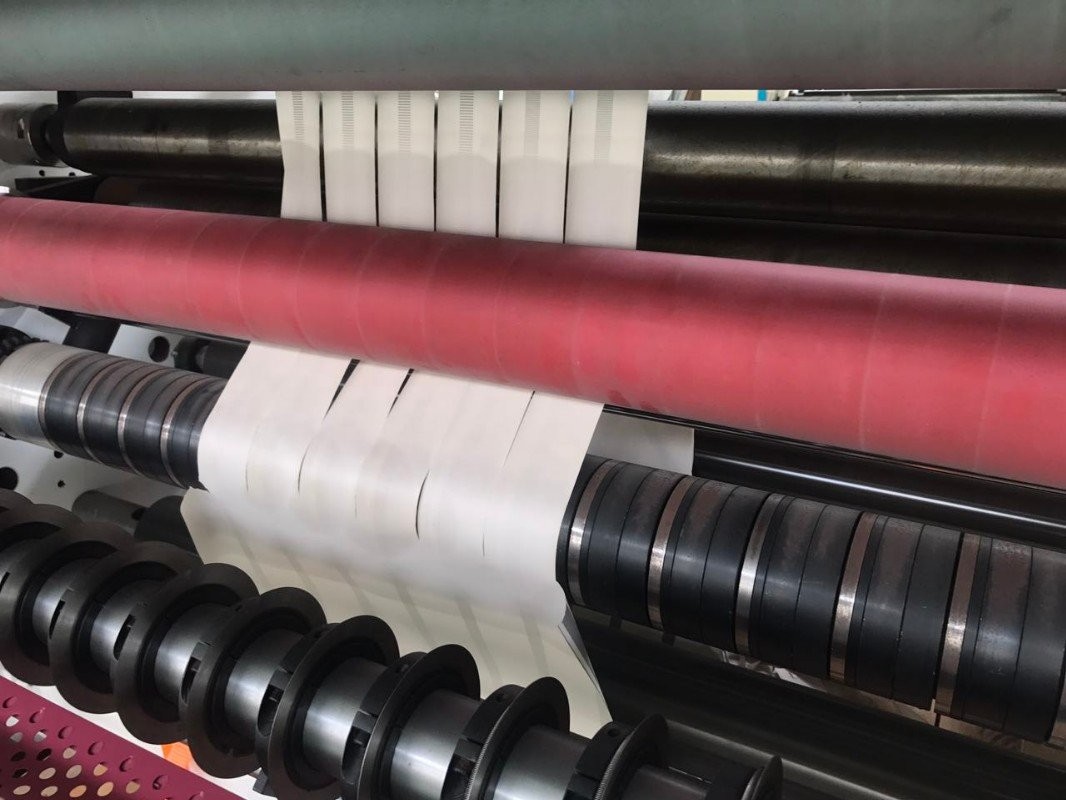

7) As facas circulares superiores são fixadas pelos parafusos, e as facas circulares mais baixas são fixadas pelo espaçador de alumínio, cortando a precisão poderiam ser garantidas.
8) O tucker automático dobra a cauda, conveniente para rapidamente o rebobinamento do disparador.
9) O sensor da pilha de carga & o controlador automático da tensão asseguram a tensão constante.
10) Contador automático do medidor, quando os alcances pré-ajustaram o comprimento, paradas da máquina automaticamente.
11) O problema de sobreposição podia ser evitado com rolo da banana.
12) Equipado com o interruptor de emergência.
13) Sensor ou fotocélula da câmara digital do CCD para o guiamento da Web.
2. parâmetros principais:
| Type modelo |
Ecoo-T1400C |
| Máximo Unwinding Largura |
1400mm |
| Máximo Unwinding Diâmetro |
1200mm |
| Máximo Rewinding Diâmetro |
310mm |
| Mínimo Slitting Largura |
25mm |
| Máximo Máquina Velocidade |
210m/min |
| Poder principal |
3.7Kw |
| Poder total |
6kw |
| Eixo do desenrolamento |
Unwinder hidráulico de Shaftless para fixar 3' ‘6" ‘núcleo |
| Eixo do rebobinamento |
0,5' ‘, 1" ‘ou como seu pedido |
| Peso |
4000Kgs |
| Dimensão total |
3100*2100*1900mm |
| Material da aplicação |
|
Todos os tipos do papel térmico, incluindo o papel do fax, papel da caixa registadora, papel do ATM, médico
grave o papel, marcas registradas autoadesivas, filmes e assim por diante.
|
| Seção do desenrolamento |
|
Unwinder hidráulico de Ø Shaftless para fixar 3' ‘6" ‘núcleo que mais mais fácil ao material de carregamento
Freio eletromagnético de Ø de Taiwan
- Controlador totalmente automático da tensão
- Um grupo de fotocélula a seguir a precisão
|
| Cortando a seção |
|
Cortador do disco de Ø
Cortador de Ø com base de lâmina ajustável e móvel.
- Contador do medidor
- Rolo da banana que pode evitar sobrepor o problema completamente.
|
| Seção do rebobinamento |
|
Ø 0,5", 1" ou como seu pedido
A tecnologia de superfície do rebobinamento de Ø, adota o método vertical para pressionar o rolo do rebobinamento
Embreagem eletromagnética de Ø de Taiwan
- Tecnologia de superfície do rebobinamento
- Unidade automática do corte & de colagem
|
| Seção de controlo |
|
PLC & HMI de Ø Siemens de Alemanha
Ø todos os parâmetros são indicados no monitor
- Dispositivos elétricos todos de baixa tensão de Schneider
|
| Desperdício aparado |
|
Ø que adota o ventilador de ar para fundir fora o material de desperdício, o poder do ventilador de ar é 0.75kw.
- A tubulação do ventilador de ar é deoposição.
|
| Opcional |
- Protetor da segurança para o dispositivo de corte.
- Ligar de emergência o canto 4 da máquina.
- Envolvendo a linha
|
