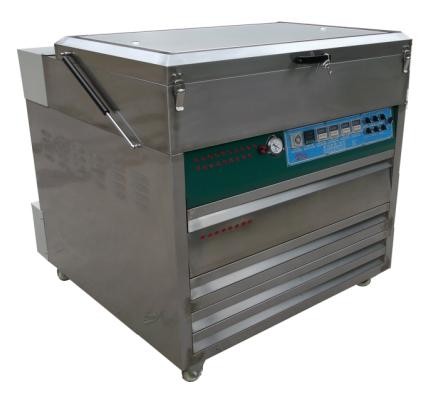

Processador multifuncional de 920 * 680 mm à base de solventeProcessador de placas flexográficas
♟Aplicativo
Independentemente da placa PS ou da placa CTP, é necessária uma máquina de processamento para processar a placa após a conclusão da exposição. O processador EcooGraphix CTP pode ser usado com CTP térmico offline/online ou montadores de placas CTCP ou UV-CTP, como máquinas Kodak, Screen, Agfa, Creo, Amsky ou Cron CTP.
♙Recursos da máquina
◇ Máquina multifuncional para fabricar chapas flexográficas à base de solvente, permite exposição, lavagem, secagem e remoção de aderência.
◇ Design AIO, economiza espaço, adequado para máquinas Flexo CTP de pequeno formato.
◇ O painel de controle central MPU facilita a operação.
◇ Adote lâmpadas UV importadas e reatores eletrônicos.
◇ Dispositivo de vácuo forte e placa de sucção de ar.
◇ O dispositivo de secagem de ar termostático circular garante.
◇ Reprodutividade precisa e estável das cores e gráficos originais.
♜ Especificação
Máquina AIO para processamento de placas flexográficas (AIO, modelo tudo em um)
Modelo
FP-900
Tamanho da página
Máx. 920 mm × 680 mm
Espessura da Placa
1,14 mm - 3,94 mm
Requisito de eletricidade
Monofásico 220V 50/60Hz
Potência de Trabalho
3,5 kW
Tamanho da máquina (L×C×A)
1650 × 1160 × 1300 mm
| Máquina AIO para processamento de placas flexográficas (AIO, modelo tudo em um) |
| Modelo |
FP-900 |
| Tamanho da página |
Máx. 920 mm × 680 mm |
| Espessura da Placa |
1,14 mm - 3,94 mm |
| Requisito de eletricidade |
Monofásico 220V 50/60Hz |
| Potência de Trabalho |
3,5 kW |
|
Tamanho da máquina (L×C×A)
|
1650 × 1160 × 1300 mm |
♖Cuidado e processo
1) Não execute o recurso de 'temperatura da água' antes de colocar o solvente no tanque de solvente.
2) Use perna de três pinos para a fonte de alimentação da máquina, a fonte de alimentação deve estar com conexão à terra.
3) Não abra a tampa (Figura 1) ao lavar a placa de resina.
4) A fonte de alimentação é 220V 50-60Hz.
5) Mantenha-o ligado por 20 minutos após terminar o trabalho.
O progresso do trabalho:
Ajuste o pincel
Coloque o solvente no tanque de solvente; e o nível do solvente deve ser menor que o topo do pincel (0,5-1,0cm). Em seguida, molhe o pincel com solvente e feche a tampa. Observe a placa de lavagem, se os quatro lados da placa de lavagem tiverem solvente (significa que a escova está apenas tocando o solvente), ela está adequada para lavagem. Caso contrário, você deverá definir a altura do pincel. Há um parafuso fixável nos quatro lados da escova, ajuste a altura do parafuso para ajustar o nível da escova até que ela toque a superfície da lavagem. (Cuidado: É melhor você usar a água para substituir o solvente para ajustar o nível do pincel, mas você tem que colocar o solvente no tanque de solvente até que a água seque, porque a água e o solvente não são compatíveis, significa que você tem que esperar até que a água seque para usar a máquina).
O progresso da operação (Figura 2):
Primeiro, coloque a máquina em um local arejado e verifique se a fonte de alimentação está funcionando. Pressione o botão liga / desliga (há uma conexão de energia para todas as seções - 'energia', ligue-a) para abrir a máquina. Talvez pisque uma vez por causa da energia, mas é normal.
Defina o parâmetro:
Pressione o botão 1 para selecionar para cima e pressione o botão 5 para selecionar para baixo (escolha o recurso diferente). Por exemplo, pressione o botão 5, a luz piscará em 'Tempo de exposição', pressione-o novamente e piscará em 'Tempo de lavagem' e assim por diante. Defina o parâmetro para todas as funções. Quando a luz estiver piscando, pressione os botões 2 e 4 para escolher o dígito (o botão 2 é para escolher a direita, o botão é para escolher a esquerda). Quando o dígito estiver piscando você pode definir o parâmetro. Pressione os botões 1 e 5 para adicionar e reduzir o parâmetro (o botão 1 é para adicionar o parâmetro; o botão 5 é para reduzir o parâmetro). Após a configuração você deve pressionar o botão 3 (set) para fixar o parâmetro que você escolheu.
Depois de definir o parâmetro, você pode pressionar todas as funções para executá-lo. Quando o tempo de trabalho for suficiente, ele irá parar automaticamente e emitir voz algumas vezes para mostrar o funcionamento (você pode tentar verificar todas as funções para conhecê-lo bem antes de usá-lo).
Função de exposição (Figura 1 e 2):
Retire a função 6 (Seção de exposição)e enrole o filme plástico transparente. Coloque o filme na sua placa de resina e coloque-o sobre a superfície plana e pressione o botão 6 (botão de vácuo) e cubra-o com o filme plástico transparente aos poucos (para que o ar saia melhor). (Cuidado: certifique-se de que seu filme e o filme plástico transparente estejam limpos, sem água, sem poeira, sem solvente e assim por diante. A placa de resina é um pouco maior que o filme para que a bomba de vácuo funcione melhor). Observe a janela do ponteiro de vácuo (está à direita da máquina e mostra o funcionamento da bomba, o trabalho é bom quando está apontando entre 0,08 e -0,1)Empurre a Exposição na máquina e pressione 'Tempo de exposição' e ela funcionará. Quando terminar, ele irá parar e falar algumas vezes para mostrar o funcionamento. Retire a função 6 (seção de exposição) novamente e pressione o botão 6 para parar o trabalho da bomba. Enrole o filme plástico transparente e pegue o filme e a placa de resina.

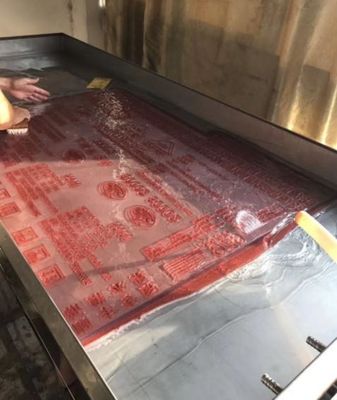

Lavagem e secagem (Figura 1 e 2):
Cole a placa de resina na seção2 Lavagem planae pressione o botão 'Tempo de lavagem' e feche ocobrir. Isso funcionará. Você tem que tomar cuidado quando terminar (porque não é bom para a placa de resina e para o produto acabado se a placa de resina ficar mais tempo no solvente). O tempo de lavagem é de 3 a 6 minutos; depende da espessura da sua placa de resina. Depois de parar, abra a tampa e teste se está limpa ou nãocom seu dedo. Toque na área em branco (sem palavras e sem área de imagem), se estiver pegajosa você pode fechar a capa e lavá-la um pouco novamente até que fique melhor (mas o tempo de lavagem é menor, melhor). Depois retire a placa de resina e coloque-a na função 8
Seção de secagem:
(antes de utilizar esta função é necessário executá-la 5 a 10 minutos antes para que o trabalho de secagem seja melhor e mais rápido). Para ter certeza de que a secagem funciona é suficiente e depende da espessura da sua placa de resina (se a espessura for mais espessa, tipo 3,94mm e o tempo de secagem será melhor por 1 hora; se for 1,7mm e 40 minutos for suficiente, não é a única forma de julgar o tempo de secagem, se a placa de resina for reta, você não precisa esperar para retirar a placa de resina. É necessária a sua experiência). Se a lavagem funcionar não for suficiente (há algum lugar que não está limpo e você pode colar a placa de resina na superfície de lavagem para lavá-la novamente, mas é melhor que termine uma vez).
Segunda seção de exposição (Figura 1 e 2):
Após a secagem, coloque a placa de resina na função 7Segunda seção de exposiçãoe pressione o botão 'Segundo tempo de exposição'. Normalmente, o parâmetro é de 4 a 8 minutos; depende da sua experiência e da placa de resina e assim por diante. É usado para tornar a placa de resina mais estável para impressão.
Todos terminaram:
Depois de um ou dois anos, os cordeiros estarão mais fracos; você tem que mudar um novo cordeiro de exposição definido. O cordeiro é usado com a lâmpada de exposição de 15W da Philip. Você pode obtê-lo em sua localização.Troque a lâmpada (Figura 2). Retire a função 6Seção de exposição,depois disso, você pode retirar a placa de controle e todas as construções do design eletrônico aparecerão na sua frente. É fácil para você trocar as novas lâmpadas por ele.
Após 1 ano, o óleo da bomba não é suficiente, fazendo com que o funcionamento da exposição não seja bom. Se o óleo não for suficiente, a força de sucção será menor. Isso influenciará o efeito da exposição. Você tem que verificar o óleo da bomba. Abra a tampa da máquina (está na parte traseira da máquina, são necessários alguns parafusos para fixar o trevo de aço inoxidável na máquina). A bomba está fixada embaixo dela. Há uma janela transparente ema lateral da bomba. Quando o nível do óleo estiver abaixo da linha vermelha, você deve adicionar um pouco de óleo (o óleo é especial, é usado apenas para a bomba de vácuo, você pode comprá-lo na loja de bombas de vácuo ou em algum lugar, é muito barato) na bomba.
♞ Produzindo eEmbalagem
Da produção à entrega, fazemos todos os detalhes com muito cuidado para garantir a boa qualidade do produto e atendimento aos clientes.
♘ Casos de instalação
♝ Certificados
♗Perguntas frequentes
Q1: Quais são seus principais produtos?
UM:Nossos principais produtos são CTP térmico on-line / off-line de pré-impressão 4up e 8up, CTCP, VLF CTP, Flexo CTP, processador, placas offset, tintas offset, mantas de impressão offset, equipamentos de embalagem pós-impressão e assim por diante.
Você pode obter os equipamentos e consumíveis em um só lugar e não se preocupar com o serviço pós-venda de nossa empresa.
Q2: Onde está sua fábrica?
UM:Nossa fábrica de máquinas processadoras CTP está em Xangai, você é muito bem-vindo para visitar nossa fábrica!
Q3: Existe alguma certificação para o seu CTP pprocessador?
UM:Sim, todas as nossas máquinas foram certificadas pela SGS e CE.
Q4: Você também pode fornecer o fluxo de trabalho e o RIP?
UM:Sim, podemos fornecer o Workflow Brainnew e o RIP Compose V12.
Q5: E quanto à instalação e suporte técnico pós-venda?
UM:Nosso engenheiro pode ajudar na instalação e fornecer o treinamento necessário. O comprador deverá arcar com as passagens aéreas ida e volta, taxa de serviço e custo de hospedagem local. Qualquer problema ou dúvida estaremos à sua disposição 7×24 horas. Entre nossa grande quantidade de instalações CTP em todo o mundo, há também muitos usuários finais (impressoras) que adquiriram os produtos CTP diretamente da EcooGraphix China e a equipe de serviço técnico da EcooGraphix oferece suporte a essas instalações remotamente com visitas regulares no local.
Todas essas impressoras de usuários finais executam os sistemas CTP com total satisfação devido à nossa qualidade robusta, serviço remoto contínuo, treinamento e manutenção completos. Se você é um impressor que está pensando em comprar diretamente da EcooGraphix China, não há complicações com instalações, treinamento e serviço pós-venda. Garantimos a sua satisfação.
