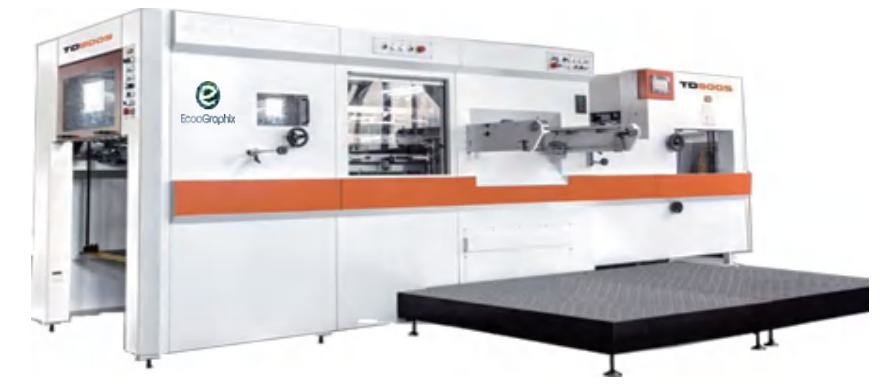

800x580mm Máquina Automática de Corte e Vinco Com Refiladora TD800S
◤◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣
◥▷ ◀ ▶
◁ ◤◢
◤◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣
◢ ◣◥
▷ ◀ ▶ ◁ ◤
◢
D
etalhes
♥
Unidade de Alimentação
• Bandeja de pilhas com alça permitindo correção lateral manual da pilha durante a produção
• Sistema de alimentação em fluxo com velocidade máxima de 120 folhas por minuto
• 2 ventosas para levantar papel, 2 ventosas para mover papel
• Altura e ângulo das cabeças de sucção são facilmente ajustáveis
• Dispositivos eletrônicos de segurança impedindo a subida excessiva da pilha do alimentador
• Microajuste disponível para posicionamento transversal da mesa de pilhas
• Detector de folha dupla de precisão
• Troca fácil de guias laterais de puxar e empurrar simplesmente girando um parafuso sem a necessidade de remover e substituir a guia lateral completa
• 2 guias frontais com microajuste e a guia lateral é ajustável por manivela
• Detector fotoelétrico com sistema de parada automática na mesa de alimentação em caso de atolamento de papel
• Controles de acionamento separados da unidade de alimentação e da máquina principal para fácil preparação
• PLC e came eletrônico para controle de temporização
♣ Unidade de Corte e Vinco
• Motor principal controlado por inversor Schneider
• Microajuste da força de corte por engrenagem sem-fim acionada por motor e controlada por tela sensível ao toque
• A precisão da pressão pode ser de até 0,01 mm
• Virabrequim feito de aço 40Cr
• Estruturas da máquina feitas de aço Q235-A, platôs superior e inferior feitos de ferro fundido dúctil QT60 com areia revestida de resina com Tecnologia de Fundição sob Pressão Meehanite
• Dispositivo de giro da matriz de corte
• Dispositivo de proteção contra sobrecarga com limitador de torque para a máxima segurança do operador e do equipamento
• Após teste de longa duração e entregues em pares, pinça principal, corrente da Subaki, Japão

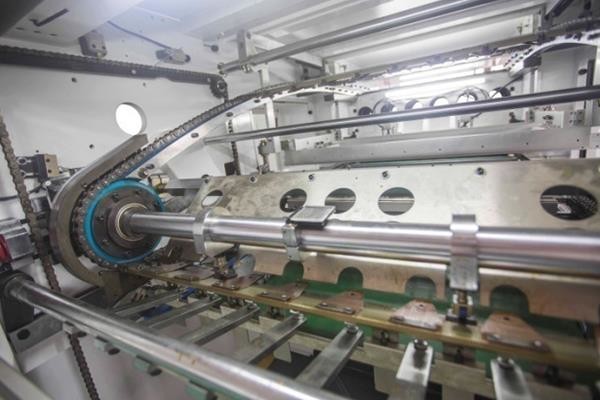

• Sistema de acionamento de alto índice de pressão para controle de posicionamento da barra de pinça
• Bloqueio e liberação pneumática da matriz de corte
• Sistema de linha central para troca rápida de trabalho
* Unidade de Refilagem
• Estrutura de movimento de 3 ações com quadro de refilagem superior, médio e inferior para facilitar a troca da matriz
• Pinos de refilagem ou matriz macho/fêmea podem ser usados para diferentes trabalhos de refilagem
• Combinando com o sistema de registro de linha central na seção de corte e vinco, o mesmo sistema também se aplica ao sistema de refilagem para minimizar o tempo de troca. Posicionamento preciso pode aumentar a eficiência de produção
• O movimento para cima/baixo do quadro de refilagem superior é controlado por motor, o que facilita o ajuste
♠ Unidade de Entrega
◤◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣
◢ ◣◥
Peso da Máquina (T)
14.5
Dimensão Geral (mm)
S
Modelo
ECOO-TD800S
Tamanho Máx. da Folha (mm)
800 x 580
Tamanho Mín. da Folha (mm)
310 x 310
Tamanho Máx. de Corte e Vinco (mm)
790 x 570
Margem Mín. da Pinça (mm)
8
Altura das Réguas de Corte (mm)23.8Tamanho Interno da Matriz (mm)
940 x 610
Faixa de Papel
Cartão: 800-2000g/m
²
, B flute
Pressão Máx. (N)
200T
Velocidade Máx. de Corte e Vinco
7000s/h
Altura da Pilha de Alimentação (mm)
Altura da Pilha de Entrega (mm)
1000
Ruído
≤
85dB(A)
Motor Principal (kw)
7.5
Total de Potência (kw)
15
| Peso da Máquina (T) |
14.5 |
| Dimensão Geral (mm) |
4900 x 2000 x 2000 |
| |
Modelo |
| ECOO-TD800S |
Tamanho Máx. da Folha (mm) |
| 800 x 580 |
Tamanho Mín. da Folha (mm) |
| 310 x 310 |
Tamanho Máx. de Corte e Vinco (mm) |
| 790 x 570 |
Margem Mín. da Pinça (mm) |
| 8 |
Altura das Réguas de Corte (mm)23.8Tamanho Interno da Matriz (mm) |
| 940 x 610 |
Faixa de Papel |
| Cartão: 800-2000g/m |
² |
| , B flute |
Pressão Máx. (N) |
| 200T |
Velocidade Máx. de Corte e Vinco |
| 7000s/h |
Altura da Pilha de Alimentação (mm)1300 |
| Altura da Pilha de Entrega (mm) |
1000 |
| Ruído |
≤ |
| 85dB(A) |
Motor Principal (kw) |
| 7.5 |
Total de Potência (kw) |
◤◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣
▷ ◀ ▶ ◁ ◥
▷ ◀ ▶ ◁ ◤
◢Advantagens
◤◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣
▷ ◀ ▶ ◁ ◥
▷ ◀ ▶ ◁ ◤◢
◤◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣
◢◥ ▷ ◀ ▶ ◁ ◤◢P
rodução
◤◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣
◥ ▷ ◀ ▶ ◁
◤◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣
◥ ▷ ◀ ▶ ◁
|
◤
◢F
AQ
|
|
Q1: Quais são seus principais produtos?
Q4: Você também pode fornecer o Workflow e RIP? Nossos principais produtos são CTP Térmico Online/Offline Prepress 4up e 8up, CTCP, VLF CTP, Flexo CTP, Processador, Chapas Offset, Tintas Offset, Borrachas Offset, Equipamentos de Embalagem Pós-impressão e assim por diante.
|
|
Você pode obter o equipamento e os consumíveis em um só lugar e não se preocupar com o serviço pós-venda de nossa empresa.
Q4: Você também pode fornecer o Workflow e RIP?R:
|
|
Nossa fábrica de máquinas processadoras de CTP fica em Xangai, você é muito bem-vindo para visitar nossa fábrica!
Q4: Você também pode fornecer o Workflow e RIP?R:
|
|
Sim, todas as nossas máquinas foram certificadas pela SGS e CE.
Q4: Você também pode fornecer o Workflow e RIP?R:
Sim, podemos fornecer o Workflow Brainnew e RIP Compose V12.
|
