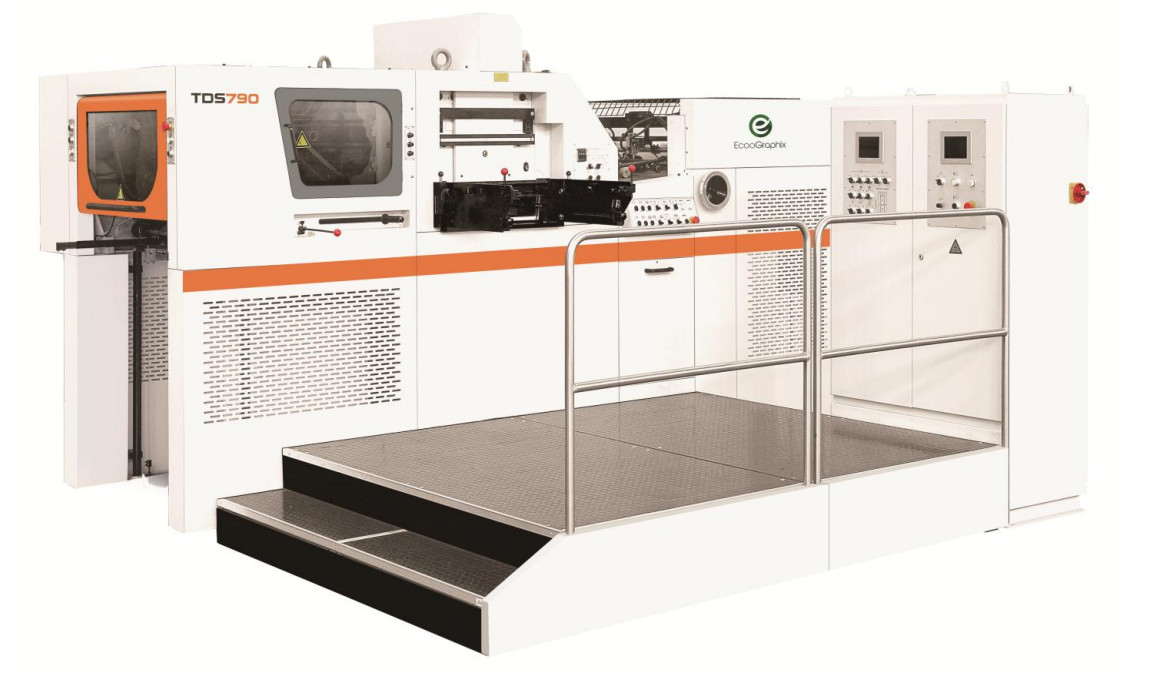

AutomáticoCortador de matrizes on-lineCom estampagem térmica TDS790
Breve introdução
TDS790máquina automática de corte e vinco e impressão a quenteéconsistia em unidade de alimentação, unidade principal e unidade de entrega. Alimentação e entrega ininterruptas e sistema de controle elétrico estão disponíveis com a máquina. O insersor, pré-empilhamento, unidade de decapagem, bomba BECKER e gravação térmica são todas opções para você. É utilizado para estampagem automática de material em rolo, após impressão, laminação.
Aplicativo
Adequado para a produção de caixas de papel, copos de papel, etiquetas de embalagem, estampagem de papelão, sacos de papel portáteis, capas de papel, PVC, plásticos diversos, etc.
Especificações
ModeloTDS790
Máx. Tamanho da folha (mm) 790×560
Min. Tamanho da folha (mm)310×210
Máx. Tamanho de corte (mm) 760×520
Máx. Tamanho de estampagem (mm)760×525
Tamanho interno da perseguição (mm)780×530
Altura das regras de corte (mm)23,8
Distância entre placas (mm) 51,5
Máx. Pressão (N)120×104
Faixa de estoqueMin. Folha 90g/m2, papelão 157-2000g/m2, E, flauta B
Min. Margem da garra (mm) 6
Máx. Velocidade da máquina(s/h) 5500
Máx. Velocidade de estampagem(s/h)5.000
A espessura da placa de estampagem (mm) 5(Opcional 4+1)
Eixos de alimentação longitudinais3
Eixos de alimentação transversais2
Altura da pilha de alimentação (mm)1200
Altura da pilha de entrega (mm) 950
Sistema de aquecimento elétrico8 zonas
Min. Largura da folha (mm) 40
Núcleo do carretel de folha (mm)25(1'') 76(3'')
Potência nominal (kw)26
Fornecimento de ar0,8-1,0MPa, ≥0,6m³/min
Dimensão total (mm) 3855×3650×2210
Peso da máquina (kg)8.500
| Modelo |
TDS790 |
| Máx. Tamanho da folha (mm) |
790×560 |
| Min. Tamanho da folha (mm) |
310×210 |
| Máx. Tamanho de corte (mm) |
760×520 |
| Máx. Tamanho de estampagem (mm) |
760×525 |
| Tamanho interno da perseguição (mm) |
780×530 |
| Altura das regras de corte (mm) |
23,8 |
| Distância entre placas (mm) |
51,5 |
| Máx. Pressão (N) |
120x104 |
| Faixa de estoque |
Min. Folha 90g/m2, papelão 157-2000g/m2, E, flauta B |
| Min. Margem da garra (mm) |
6 |
| Máx. Velocidade da máquina(s/h) |
5500 |
| Máx. Velocidade de estampagem(s/h) |
5.000 |
| A espessura da placa de estampagem (mm) |
5(Opcional 4+1) |
| Eixos de alimentação longitudinais |
3 |
| Eixos de alimentação transversais |
2 |
| Altura da pilha de alimentação (mm) |
1200 |
| Altura da pilha de entrega (mm) |
950 |
| Sistema de aquecimento elétrico |
8 zonas |
| Min. Largura da folha (mm) |
40 |
| Núcleo do carretel de folha (mm) |
25(1'') 76(3'') |
| Potência nominal (kw) |
26 |
| Fornecimento de ar |
0,8-1,0MPa, ≥0,6m³/min |
| Dimensão total (mm) |
3855×3650×2210 |
| Peso da máquina (kg) |
8.500 |
Detalhe
♥ Barra de pinça
Adotando liga de alumínio de alta resistência para prolongar a resistência e aliviar o peso, e o design é especialmente adequado para papel fino.
♣ Embreagem da caixa de câmbio
O sistema intermitente protege a máquina contra sobrecarga e o sistema de transferência de torque adota o design da ranhura com enchimento de esferas. O design assimétrico pode transferir a força perfeitamente e também ser facilmente redefinido após sobrecarga.
Principais recursos
1) A unidade principal está usando o controle do inversor CA. A embreagem pneumática é importada para funcionamento e freio da máquina.
2) Microprocessador composto por PLC e programa para monitorar o funcionamento de toda a máquina. Mais esboço visual e indicações de problemas em palavras na tela sensível ao toque na unidade principal para permitir que você encontre problemas causados no menor tempo possível para reduzir o tempo de inatividade da máquina.
Seção de corte e vinco
· O sistema de acionamento de manivela de engrenagem sem-fim de precisão garante um movimento suave e dinâmico da placa inferior
· Placa superior de papelaria de precisão
· Chase travando manualmente
· Corrente de acionamento da barra de pinça de alta qualidade
· Sistema de acionamento da barra de pinça de índice de 2 cames de última geração para garantir movimento intermitente suave e preciso da barra de pinça
Sistema de estampagem de folha
· Cinco eixos de tração de folha acionados por servo motor, cada um programável individualmente para passo curto e passo longo de folha em 3 eixos em direções longitudinais; 2 eixos na direção transversal
· Console de estampagem com pc industrial, tela sensível ao toque Pro-Face e 6 termômetros para configuração de folhas e controle de temperatura com temporizador de pré-aquecimento da máquina
· Base de aquecimento com 6 zonas de aquecimento, cada temperatura ajustável individualmente
· Sistema de alerta para comprimento da folha
Produção e embalagem
Da produção à entrega, fazemos todos os detalhes com muito cuidado para garantir a boa qualidade do produto e atendimento aos clientes.
Certificados
Perguntas frequentes
|
Q1: Quais são seus principais produtos?
UM:Nossos principais produtos são CTP térmico on-line / off-line de pré-impressão 4up e 8up, CTCP, VLF CTP, Flexo CTP, processador, placas offset, tintas offset, mantas de impressão offset, equipamentos de embalagem pós-impressão e assim por diante.
Você pode obter os equipamentos e consumíveis em um só lugar e não se preocupar com o serviço pós-venda de nossa empresa.
|
|
Q2: Onde está sua fábrica?
UM:Nossa fábrica de máquinas processadoras CTP está em Xangai, você é muito bem-vindo para visitar nossa fábrica!
|
|
Q3: Existe alguma certificação para o seu processador CTP?
UM:Sim, todas as nossas máquinas foram certificadas pela SGS e CE.
|
|
Q4: Você também pode fornecer o fluxo de trabalho e o RIP?
UM:Sim, podemos fornecer o Workflow Brainnew e o RIP Compose V12.
|
|

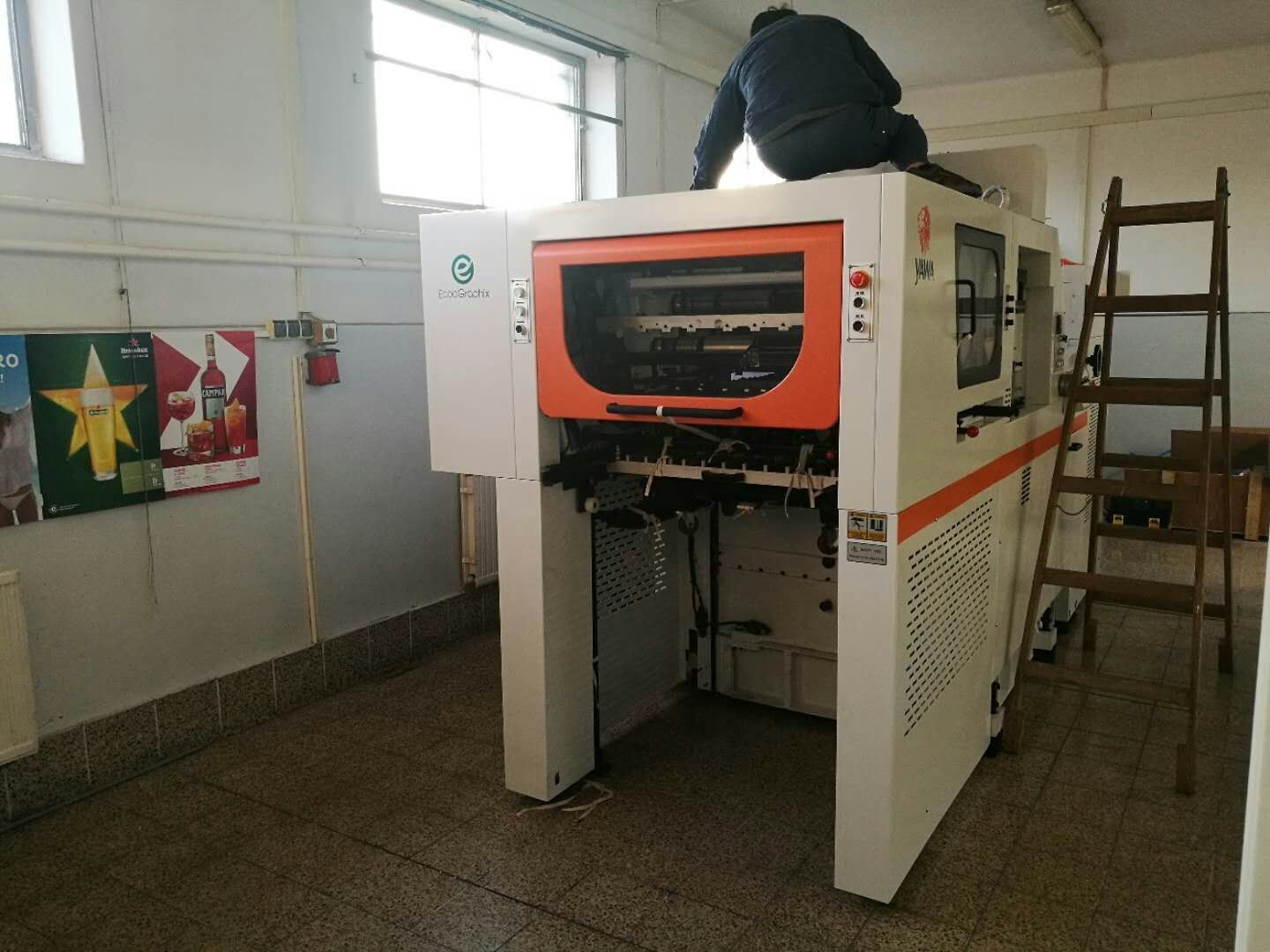

Q5: E quanto à instalação e suporte técnico pós-venda?
UM:Nosso engenheiro pode ajudar na instalação e fornecer o treinamento necessário. O comprador deverá arcar com as passagens aéreas ida e volta, taxa de serviço e custo de hospedagem local. Qualquer problema ou dúvida estaremos à sua disposição 7×24 horas. Entre nossa grande quantidade de instalações CTP em todo o mundo, há também muitos usuários finais (impressoras) que adquiriram os produtos CTP diretamente da EcooGraphix China e a equipe de serviço técnico da EcooGraphix oferece suporte a essas instalações remotamente com visitas regulares no local.
Todas essas impressoras de usuários finais executam os sistemas CTP com total satisfação devido à nossa qualidade robusta, serviço remoto contínuo, treinamento e manutenção completos. Se você é um impressor que está pensando em comprar diretamente da EcooGraphix China, não há complicações com instalações, treinamento e serviço pós-venda. Garantimos a sua satisfação.
|
