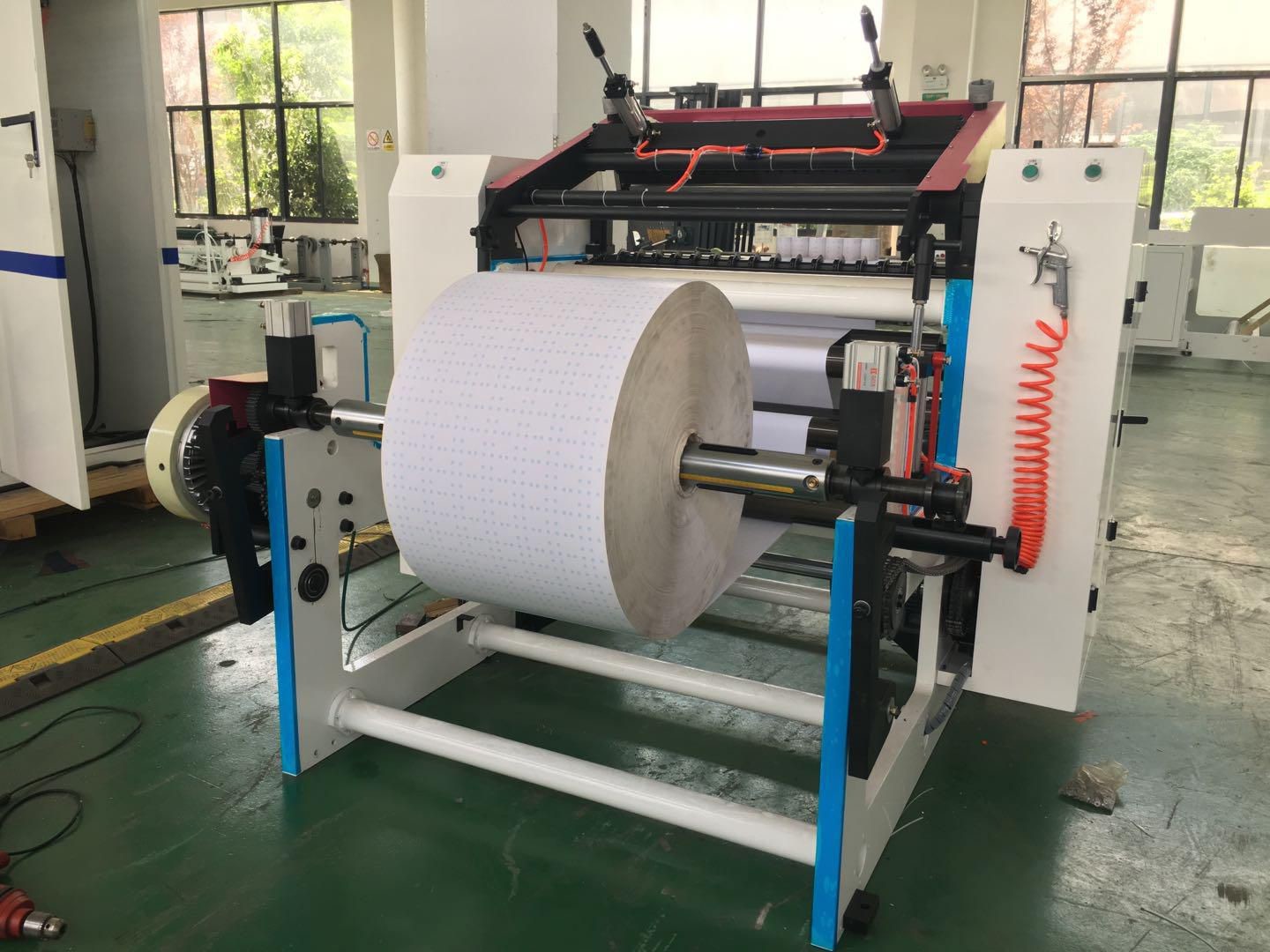

Corte de papel térmico da posição do ATM e linha em linha máquina do rebobinamento
ECOO-T1400FA
Ternos de EcooGraphix T-1400FA ao corte do vário ultra-grande tipo material enrolado, tal como o filme plástico (PVC, OPP, ANIMAL DE ESTIMAÇÃO, CPP), o papel, o papel de vidro, o papel da alumínio-folha, a folha de alumínio, a etiqueta adesiva, telas não tecidas, e outros materiais enrolados que cortam e que rebobinam.
1. Características
1) O sistema de controlo e o tela táctil do PLC de SIEMENS, todos os parâmetros são indicados no monitor. Apenas a instalação o diâmetro do rolo, espessura do material, tensão inicial, a máquina corre automaticamente.
2) O sistema de carregamento hidráulico de Shaftless, capacidade de carga máxima é 3 toneladas.
3) freio 20Kg/m2 eletromagnético para o controle de tensão do desenrolamento.
4) O CNC painel de parede do apoio para o pé processou & do tratamento térmico, nenhuma deformação.
5) A seção do desenrolamento equipe-se com o rolo de equilíbrio ajustável do sentido, assegura o rolo próprio que mantém o toque apertado com Web inteira.
6) Rolos de equilíbrio dinâmicos/estáticos da transmissão.
7) As facas circulares superiores são fixadas pelos parafusos, e as facas circulares mais baixas são fixadas pelo espaçador de alumínio, cortando a precisão poderiam ser garantidas.
8) O tucker automático dobra a cauda, conveniente para rapidamente o rebobinamento do disparador.
9) O sensor da pilha de carga & o controlador automático da tensão asseguram a tensão constante.
10) Contador automático do medidor, quando os alcances pré-ajustaram o comprimento, paradas da máquina automaticamente.
11) O problema de sobreposição podia ser evitado com rolo da banana.
12) Equipado com o interruptor de emergência.
13) Sensor ou fotocélula da câmara digital do CCD para o guiamento da Web.
2. parâmetros principais:
| Modelo |
Ecoo-1400FA |
| Largura de Máximo Pai Web |
1400mm |
| Diâmetro de Máximo Pai Web |
1200mm |
| Máximo Rewinding Diâmetro |
300mm |
| Largura de Mínimo Corte |
15mm |
| Máximo Máquina Velocidade |
300m/min |
| Torque |
100Nm |
| Tipo do desenrolamento |
3" eixo de expansão do ar |
| Eixo do rebobinamento |
0,5", 1" estão disponível (ou como seu pedido) |
| Poder |
20KW |
| Tensão |
3 fase, 380V, 50Hz |
| Peso |
4000kg |
| Dimensão |
5500*2200*1880mm |
| Material da aplicação |
|

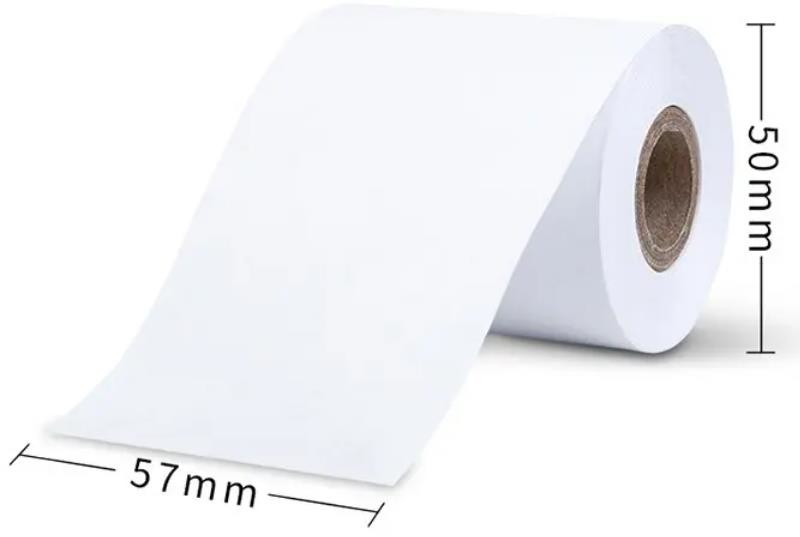

Todos os tipos do papel térmico, incluindo o papel do fax, papel da caixa registadora, papel do ATM, médico
grave o papel, marcas registradas autoadesivas, filmes e assim por diante.
|
| Seção do desenrolamento |
|
Unwinder hidráulico de Ø Shaftless para fixar 3' ‘6" ‘núcleo que mais mais fácil ao material de carregamento
Freio eletromagnético de Ø de Taiwan
- Controlador totalmente automático da tensão
- Um grupo de fotocélula a seguir a precisão
|

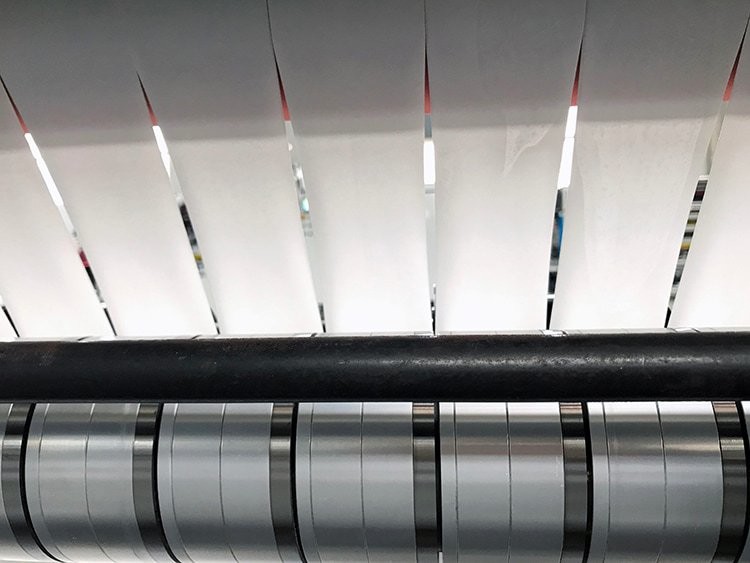

| Cortando a seção |
|
Cortador do disco de Ø
Cortador de Ø com base de lâmina ajustável e móvel.
- Contador do medidor
- Rolo da banana que pode evitar sobrepor o problema completamente.
|
| Seção do rebobinamento |
|
Ø 0,5", 1" ou como seu pedido
A tecnologia de superfície do rebobinamento de Ø, adota o método vertical para pressionar o rolo do rebobinamento
Embreagem eletromagnética de Ø de Taiwan
- Tecnologia de superfície do rebobinamento
- Unidade automática do corte & de colagem
|
| Seção de controlo |
|
PLC & HMI de Ø Siemens de Alemanha
Ø todos os parâmetros são indicados no monitor
- Dispositivos elétricos todos de baixa tensão de Schneider
|
| Desperdício aparado |
|
Ø que adota o ventilador de ar para fundir fora o material de desperdício, o poder do ventilador de ar é 0.75kw.
- A tubulação do ventilador de ar é deoposição.
|
| Opcional |
- Protetor da segurança para o dispositivo de corte.
- Ligar de emergência o canto 4 da máquina.
- Envolvendo a linha
|
| Seção do desenrolamento |
- 3" eixo de expansão do rebobinamento do ar (de 76mm)
- Sistema automático hidráulico da carga do elevador-acima
- Correção ultrassônica para obter a elevada precisão mesma
- Freio eletromagnético de Taiwan
- Controlador totalmente automático da tensão
- Rolo do equilíbrio que se usou para ajustar a tensão material
|
| Cortando a seção |
- Escolhas do cortador da lâmina ou do cortador do disco
- Conjunto do cortador do disco para adotar a came de travamento automático
- Cortador com base de lâmina ajustável e móvel.
- Contador do medidor
- Rolo de ESTREITAMENTO que controlador pelo motor principal.
|
| Seção do rebobinamento |
- 3" eixos de expansão do rebobinamento do ar
- Tecnologia do rebobinamento do centro
- Braço de pressão
- Embreagem eletromagnética de Taiwan
|
| Seção de controlo |
- PLC & HMI de Inovance
- Todos os parâmetros são indicados no monitor
- Dispositivos elétricos todos de baixa tensão de Schneider
|
| Aparado desperdice a borda |
- Ventilador do desperdício da borda com tubo da expulsão |
| Opcional |
- 6" e 12" eixos do desenrolamento
- Tipo suporte de Shaftless do desenrolamento.
- Eixo diferencial da fricção para rebobinar.
- Tipo ultrassônico controle de posição da borda (MPE)
- Protetor da segurança para o dispositivo de corte.
- Ligar de emergência o canto 4 da máquina.
|
