Servo-precisão Alta velocidadeMáquina de cortar folhasMáquina de processamento de papel
- Não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?
- Não. - Não. - Sim.- Não.CuTterEu...ntrdeção - Não. - Não.‖ - O quê? §
A máquina de corte de teia da HSC aplica a técnica avançada da Grã-Bretanha.
A máquina é transmitida por servomotor.
A velocidade de corte do papel é rápida e estável.
A precisão do urso e da faca de corte da Alemanha asseguram a alta precisão de corte.
Controle de interface de computador com ecrã táctil, operação simples, estrutura razoável, suportes anti-música, para garantir papel liso.
Esta máquina é a máquina de processamento de papel que é muito popular na indústria de fabricação e impressão de papel e irá melhorar a eficiência e benefício para a sua empresa em grande medida.
- Não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.Não, não.Não, não.- O quê?
- Não. - Não. Especificarcation - Não. - Não.‖ - O quê? §
Máquina de corte de folhas de alta velocidade de servoprecisão
Modelo
ECOO HSC-1400
Tipo de corte
A faca de cima corta reciprocamente e a faca de baixo é fixada.
Escala de papel aplicável
50-550 g
Diâmetro do rolo de papel
1800 mm
Max. Largura de corte de papel
1400 mm
Intervalo de comprimento de corte
400-1450 mm
Número da folha de corte
2 folhas
Precisão de corte
Comprimento de corte < 1000 mm: ± 0,3 mm ± 0,05% para cortar papel com comprimento > 1000 mm
Max. Velocidade de corte
400 cortes/min
Velocidade de corte.
300 m/min
Altura máxima de empilhamento de papel
1500 mm
Requisito da fonte de pressão do ar
0.8Mpa
O Poder do Design
380 V, 28 kW, 3 fases, 50 Hz
Peso bruto
13000 kg de referência
12000*4300*2400 mm
- Não.
| Máquina de corte de folhas de alta velocidade de servoprecisão |
| Modelo |
ECOO HSC-1400 |
| Tipo de corte |
A faca de cima corta reciprocamente e a faca de baixo é fixada. |
| Escala de papel aplicável |
50-550 g |
| Diâmetro do rolo de papel |
1800 mm |
| Max. Largura de corte de papel |
1400 mm |
| Intervalo de comprimento de corte |
400-1450 mm |
| Número da folha de corte |
2 folhas |
| Precisão de corte |
Comprimento de corte < 1000 mm: ± 0,3 mm
± 0,05% para cortar papel com comprimento > 1000 mm |
| Max. Velocidade de corte |
400 cortes/min |
| Velocidade de corte. |
300 m/min |
| Altura máxima de empilhamento de papel |
1500 mm |
| Requisito da fonte de pressão do ar |
0.8Mpa |
| O Poder do Design |
380 V, 28 kW, 3 fases, 50 Hz |
| Peso bruto |
13000 kg de referência |
| |
12000*4300*2400 mm |
- Não.
Precisão de corte
Dependendo da densidade, número de rolos e material do rolo de papel, ± 0,5 mm para 1000 mm, ± 0,1% para mais de 1000 mm e ± 0,1% para aceleração ou desaceleração.Os dados acima são baseados na operação de corte estável e no procedimento de operação correto. (Quando o rolo de papel de corte é um, o comprimento do papel de corte é o comprimento correto)
Produção
A produção real depende do material de papel, do peso do papel, do comprimento de corte, do número de rolos de papel,
Tecnologia do operador e condições de funcionamento, etc.
- Não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?
- Não. - Não.Fique de pé.ArdeConfiguraçãoração - Não. - Não.‖ - O quê? §
1Máquina de corte de faca única de alta precisão
2Sistema de regulação automático de prisma para papel
3Sistema de corte médio e recolha de resíduos
4Equipamento automático de contagem e inserção de etiquetas (marcação de contagem)
5Equipamento de transporte de papel
6Sistema de controlo eléctrico
7Motor de condução
8Acessórios
9. Porta-papel com eixo pneumático de cal duplo ((2 suportes de rolamento)
10Sistema automático de corrida, suportes de papel de corda controlados por motor
- Não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?
- Não. - Não. FunçãoAção - Não. - Não.‖ - O quê? §
|
Faca de corte
Três conjuntos de facas de corte são usados para cortar e cortar no meio.
|
| |
|
Unidade de corte
O método britânico de corte para reduzir a carga e o ruído quando o cortador estender a vida do cortador.reduzir eficazmente a vibração e o ruído da operação de alta velocidade.
Sob a faca: bloco de faca com fundição integralmente moldada de ferro fundido, usinagem de precisão, boa estabilidade.
O cortador traseiro: fabricado com uma faca de aço de precisão especial, com uma lâmina de longa duração facilmente ajustável.
|
| |
|
Controle eletrónico (servo Yaskawa e PLC Siemens)
TPC7062KS e comunicação com o processador Yaskawa, usado principalmente na produção de monitoramento do estado operacional do equipamento de entrada de dados e indicação de alarme de falha do sistema.A série giratória conduz Yaskawa a empresa japonesa Yaskawa eu conduzo rápido, com base na produção de parâmetros de entrada de interface homem-máquina a partir do feedback do codificador de rolos de tração de velocidade real e posicionamento preciso.
|
| |
|
Dispositivo rizado
Dispositivo de enrolamento é no rolo de papel antes do dispositivo de corte para eliminar o rolo de enrolamento ou dispositivo de dobragem, a fim da estabilidade da tensão do rolo de papel.O rolo de papel passa primeiro através de ((até a borda do rolo) componentes no dispositivo de desconvolução, os rolos são rolos de guia.
|
| |
|
O novo dispositivo anti curvatura
Remova efetivamente a curva do rolo para tornar o papel mais plano, mais propício à estabilidade de tensão do rolo de papel.
|
| |
|
Cadeira desenrolada
Tipo: tipo de braço duplo para porta-papéis de 3",6",12"2 desabrochar tipo pick-up localizado na parte traseira da máquina estruturalmente dimensionado para ser capaz de suportar bobina de um peso de aproximadamente 1500 kg.Os movimentos para cima e para baixo são todos hidráulico e são controlados diretamente a partir do console por selectores que controlam as válvulas solenoides. pressão de óleo para controlar o braço de papel antes e depois de fechar e mover e levantar. movimento de levantamento capaz de operação estável e rápida, mais simples e conveniente.
|
| |
|
O transportador e o sistema de recolha de papel por jogger
Sistema de transportador com vários estágios: de alta velocidade para baixa velocidade. Primeiro para separar o papel cortado rapidamente, e depois sobrepor o papel, em seguida, coletar e empilhar o papel.
A mesa de empilhamento tem três lados agitar função de acabamento,o lado do motor para conduzir o papel, o papel, em ambos os lados por motor jogger de alta qualidade para ajustar a amplitude do papel manualmente para melhorar a simplicidade e segurança da operação.
|
| |
|

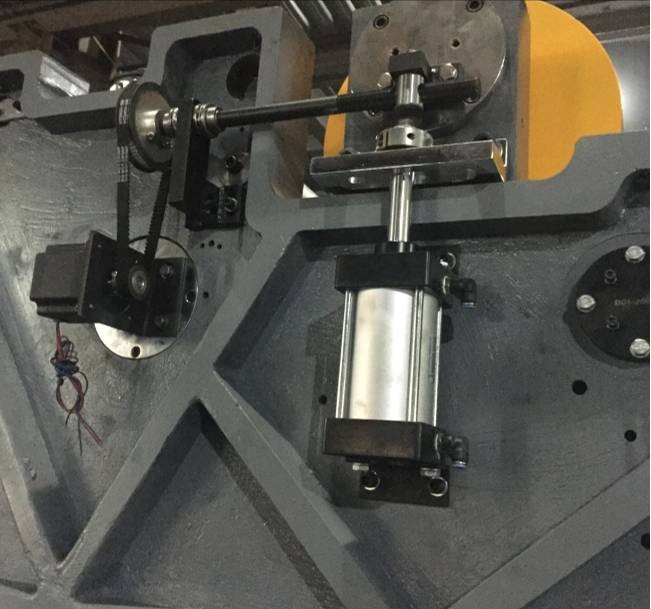

Sistema de regulação da quadratura (sistema de regulação automático prismático para papel)
Ajuste a quadratura do papel, o nosso engenheiro irá consertá-lo por uma vez, e o operador não precisa de reajustar.
|
| |
|
Ajuste o ângulo automaticamente (sistema de alinhamento de papel)
A precisão do motor passo a passo é controlada pelo comprimento do corte, ajuste de parafuso de precisão a inclinação do grupo de faca,para assegurar eficazmente o ângulo reto da borda do cortador, reduzindo o tempo de desperdício, ajustar manualmente o ângulo de taxa de erro e ajuste.
|
| |
|
Paragem automática de engarrafamento de papel
Tenha um sensor para dar sinais ao sistema se houver algum engarrafamento de papel ocorrer no transportador, e a máquina vai parar imediatamente para salvar os papéis.
|
| |
|
Máquina automática de marcação
Com uma contagem precisa após a marcação de inserção, os operadores só precisam inserir na interface homem-máquina o número de papel,pode ser de acordo com as configurações para marcar a quantidade de papel.
|
- Não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?
- Não. - Não. Decaudas - Não. - Não.‖ - O quê? §
Estrutura principal da máquina ((Contenedor de faca e suporte de suporte)
A parede da máquina principal através de análise de elementos finitos, análise de vibração mecânica e otimização da estrutura, usa o ferro fundido nodular de alta qualidade para a integração do projeto,e através de usinagem de precisão, aperfeiçoar o fenômeno de ressonância entre os componentes de transmissão, tornar o funcionamento mais estável, melhorar a vida útil das peças de rolamento.
Sistema de guia web
Controle rigoroso da qualidade do processo, sistema de controle servo durável, sem manutenção, processamento fino, alta resposta dinâmica, sem amortecimento, posicionamento preciso, limite do condutor ajustável digitalmente.O ecrã pode ser automaticamente definido para dormir para operação automáticaO grande ecrã exibe em tempo real, e o estado de funcionamento do sistema é claro dentro.
Motores de condução
1) Servo motor AC e codificador para faca cruzada
2) Motor AC e transformador de frequência para transportador de alta velocidade e transportador de baixa velocidade
3) Motor AC para suportes de empilhamento de papel para cima e para baixo
4) Motor AC para corredores
5) Motor AC para estacionamento de descontração
6) Motor AC para recolha de borda de resíduos
A máquina com sistema automático de controle de tensão, manualmente cortar e cortar facas 3 conjuntos ((1 para cortar e 2 para cortar), com 1 conjunto máquina de contagem, sistema de guia web, sistema de de-curl,Precisão de corte é +-0.3mm, sistema automático de bloqueio de papel, carregamento de faca alemã, etc. suportador de faca de ferro fundido.
Lista de peças principais:
| |
Configuração |
Tipo |
Notas |
| 1 |
Máquina de cortar papel |
Máquinas e aparelhos de limpeza |
Alemanha |
| 2 |
Rolamentos |
FAG/NSK |
Alemanha/Japão |
| 3 |
Vibrator |
K20 |
China |
| 4 |
PLC |
Siemens |
Alemanha |
| 5 |
Interruptor de limite |
Schneider |
França |
| 6 |
Controlador |
Kinco |
China |
| 7 |
Relais |
Schneider/RXM4LB2BD |
França |
| 8 |
Servo-acionamento |
Yaskawa |
Japão |
| 9 |
Transformadores de frequência |
Inovação |
China |
| 10 |
Servo motor |
Yaskawa |
Japão |
| 11 |
Codificador |
NEMICON HES-25-2MD |
Japão |
| 12 |
Botão de controlo |
Eaton |
Estados Unidos |
| 13 |
Fonte de alimentação do interruptor |
Mingwei NES-50-24 |
Taiwan |
| 14 |
Guia Web |
Levanta-te. |
Taiwan |
| 15 |
Ecrã |
Siemens |
Alemanha |
| 16 |
Contactor AC |
Eaton |
Estados Unidos |
| 17 |
Cinturão transportador |
Rapplão |
Suécia |
| 18 |
Sistema automático de tensão |
Alemanha Siemens controlo PLC, Alemanha COSYS válvula proporcional, AW20-02BG controlo de filtro de ar, DBK250.2 travão |
|
Lista de observações: (peças de reposição gratuitas)
| Nome das peças |
- Não, não. |
| Faca cortada |
1 conjunto |
| Faixa |
15 peças |
| Medidor de pressão |
1 por cento |
| Papel de marcação |
40 rolos |
| Bloco de travagem |
4 peças |
| Uma faca de corte. |
3 peças |
| Faca de corte |
1 por cento |
| Anel de borracha |
16 peças |
| Válvula de regulação |
1 por cento |
| Interruptores de limite |
2 peças |
| Mão M12 |
1 por cento |
| Anel O para cilindro |
1 por cento |
| Cinturão síncrono |
1 por cento |
| Caixa de ferramentas |
1 conjunto |
- Não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?
- Não. - Não. ProduçãoCingaUmdEmbalagemenvelhecimento - Não. - Não.‖ - O quê? §

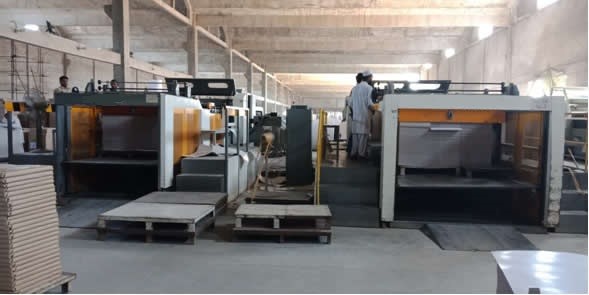

Desde a produção até a entrega, fazemos todos os detalhes com muito cuidado para garantir a boa qualidade do produto e serviço aos clientes.
- Não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?
- Não. - Não. Certificadogatos - Não. - Não.‖ - O quê? §
- Não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?- O quê?- O quê?Não, não.- Não, não.Não, não.- O quê?
- Não. - Não. FAQ - Não. - Não.‖ - O quê? §
Q1: Quais são os seus principais produtos?
A:Os nossos principais produtos são o Prepress 4up e 8up Online/Offline CTP térmico, CTCP, VLF CTP, Flexo CTP, Processador, Placas Offset, Tintas Offset, Offset Printing Blankets,Equipamento de embalagem pós-impressão.
Você pode obter o equipamento e os consumíveis tudo em um e sem se preocupar com o serviço pós-venda da nossa empresa.
P2: Onde está a sua fábrica?
A:Nossa fábrica de máquinas de processador CTP está em Xangai, você é calorosamente bem-vindo a visitar a nossa fábrica!
Q3: Qual é a sua garantia para os CTP?
A:Três anos de cabeça de laser e peças de reposição principais para os CTPs, um ano para o processador.Se o cliente utilizar a placa EcooGraphix CTP com a máquina CTP, forneceremos oGarantia vitalícia.
P4: Pode também fornecer o Fluxo de Trabalho e o RIP?
A:Sim, podemos fornecer o Workflow Brainnew e o RIP Compose V12.
Q5: E quanto à instalação e apoio técnico pós-venda?
A:O nosso engenheiro pode ir ajudar na instalação e fornecer o treinamento necessário.Qualquer problema ou pergunta, estaremos à sua disposição 7x24 horas.Entre a nossa grande quantidade de instalações CTP em todo o mundo, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Estas impressoras de utilizadores finais executam todos os sistemas CTP com total satisfação devido à nossa qualidade robusta, serviço remoto sem problemas, formação e manutenção minuciosas.Se você é um impressor que está considerando comprar diretamente da EcooGraphix China, não há complicações nas instalações, treinamento e serviço pós-venda.
