12000 estações de C/H 8 selam a máquina de emperramento do livro da costura
O sistema da costura de sela de Stitchhero SH300 é o primeiro em China para usar o controle de transmissão shaftless, usando o eixo eletrônico para substituir o eixo mecânico da transmissão, pode encontrar as necessidades obrigatórias as mais urgentes de usuários hoje, e fornece a opção da produção rápida e eficiente para o emperramento da matéria impressa tradicional.

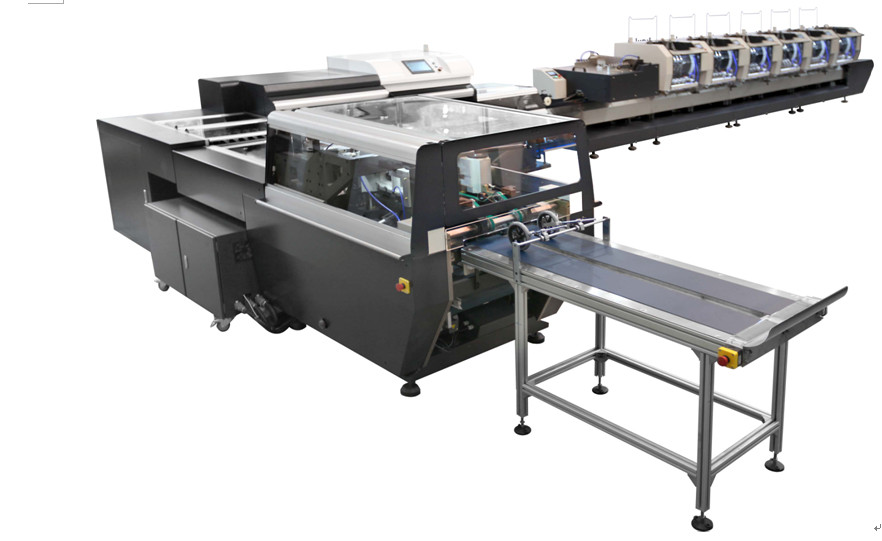

A linha da costura de sela de Stitchhero SH300 é composta das seguintes únicas máquinas: DY480 a unidade de costura, unidade de costura da dobradura ZYDY480, unidade da costura de sela DQ12, QSD12 três-tomou partido unidade do aparamento do livro, o transporte SZQ480 linear e caixa de controle SH300 elétrica.
Seu processo de trabalho é que as seis máquinas autônomas da máquina de recolhimento (que pode ser aumentada a dez de acordo com as necessidades de usuário) combinam automaticamente as assinaturas à corrente da coleção de livro de acordo com o número de página, e é combinado com a tampa pela dobradura e máquina da página-colocação.
| Especificações |
| Modelo |
Stitchhero SH300 |
| Tamanho da folha de Max.untrimmed |
Única página: 480 x 320 milímetros; Páginas dobro: 480 x 320 milímetros |
| Tamanho de Min.binding |
Única página: 158 x 110 milímetros; Páginas dobro: 206x110mm |
| Tamanho da folha de Max.trimmed |
Única página: 475 x 300 milímetros; Páginas dobro: 2x234x300mm |
| Tamanho da folha de Min.trimmed |
Única página: 148 x 105 milímetros; Páginas dobro: 2x95x105mm |
| Espessura máxima do livro |
10 milímetros |
| Distância de Min.center do parafuso dois |
45mm |
| O fio usou-se |
25# |
| Velocidade mecânica do máximo |
10000c/h |
| Fonte de alimentação |
Motor principal: 15 quilowatts, bomba de vácuo 4KWx2; 3phase 380V, 50hz |
| Suprimento de ar |
0.8Mpa, ³ /min de 1.2m, 11Kw |
| Peso |
7 toneladas |
| Dimensão da máquina |
10160 x 4750 x 1650 milímetros |
O processo de trabalho é como segue:
1.Stack as assinaturas dobradas nas posições de recolhimento.
a bomba 2.Air fornece o ar.
a unidade 3.Gathering transfere as assinaturas no livro que transporta a corrente automaticamente de acordo com a ordem da página.
4.Book que transporta transferências de corrente as assinaturas na unidade de costura. Ao mesmo tempo, as assinaturas são inspecionadas separadamente página por página através da inspeção da fotocélula, da inspeção deflective da inspeção e da espessura-medição.
5.Transfer os livros unstitched com assinatura-escape ou assinatura-excesso no transporte do desperdício e nos livros costurados em aparar a unidade.
os livros 6.Stitched são aparados em três bordas na unidade do aparamento, e registrados por duas etapas dos guias.
os livros 7.Trimmed são entregados de acordo com o valor ajustado do livro que separa a quantidade.
