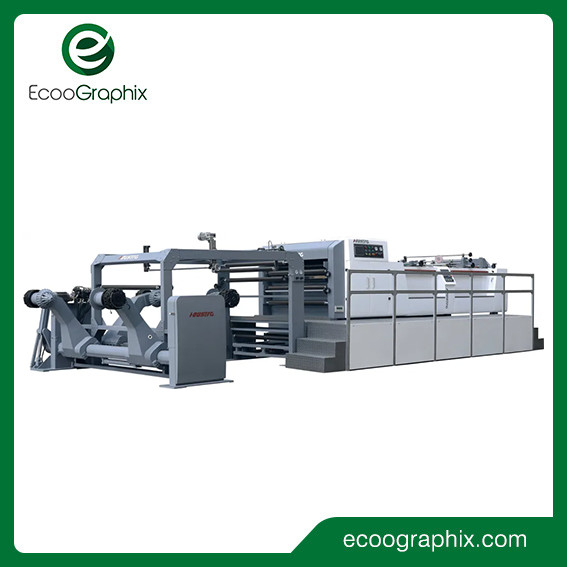

Folhadora e cortadora de rolo de papel de alta velocidade com corte e corte

Cortador de papel para folhas de impressão de alta velocidade

-A máquina de corte web HSC aplica a técnica avançada da Grã-Bretanha

-A máquina é transmitida por servo motor.

-A velocidade de corte de papel é rápida e estável.
-O urso preciso da Alemanha e a faca de corte garantem a alta precisão de corte.
-Controle de interface de computador com tela sensível ao toque, operação simples, estrutura razoável, suportes anti-música, para garantir um papel liso.
-Esta máquina é a máquina de processamento de papel que é muito popular na indústria de fabricação e impressão de papel e melhorará a eficiência e o benefício para sua empresa em grande medida.

Especificação

Peças de reposição da máquina

1. Máquina de corte de faca única de alta precisão
2. Sistema de ajuste prismático automático para papel
3. Sistema de corte central e coleta de resíduos de papel
4. Contagem automática e equipamento de inserção de etiquetas (marcação de contagem)
5. Equipamento de transporte de papel
6. Sistema de controle elétrico
7. Motor de acionamento
8. Acessório
9. Rack de papel de eixo pneumático de cal dupla (suporte de 2 rolos)
10. Sistema de corrida automática, suporte de empilhamento de papel de corda controlado por motor

Suporte desenrolado
Tipo: tipo de braço duplo para núcleo de papel 3"6"12" Roll Rack
2 desenroladores tipo pick-up localizados na parte traseira da máquina dimensionados estruturalmente para poder segurar bobinas com peso aproximado de 1500kgs.Os movimentos de subida e descida são todos hidráulicos e controlados diretamente do console por seletores que controlam as válvulas solenoides.
Pressão de óleo para controlar o braço de papel antes e depois de fechar e mover e levantar.Movimento de elevação capaz de operação estável e rápida, mais simples e conveniente.

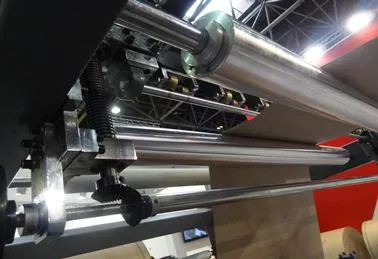

unidade de corte
Na faca, o método do cortador britânico para reduzir a carga e o ruído quando o cortador prolonga a vida útil do cortador.
No corpo do rolo da faca a soldagem de aço fornece usinagem de precisão e ajuste de equilíbrio dinâmico, reduz efetivamente a vibração e o ruído da operação de alta velocidade.
Sob a faca: bloco de facas com fundição moldada integralmente em ferro fundido, usinagem de precisão, boa estabilidade.
O cortador traseiro: feito de processamento de faca de precisão de aço especial, lâmina de longa vida facilmente ajustável.

controle eletrônico

(o servo Yaskawa e PLC Siemens)
Comunicação do processador TPC7062KS e Yaskawa, usado principalmente na produção de monitoramento do status operacional do equipamento de entrada de dados e indicação de alarme de falha do sistema.A série rotativa impulsiona Yaskawa, a empresa JAPÃO Yaskawa I, com base na produção de parâmetros de entrada de interface homem-máquina a partir do feedback do codificador de rolo de tração de velocidade real e posicionamento preciso.

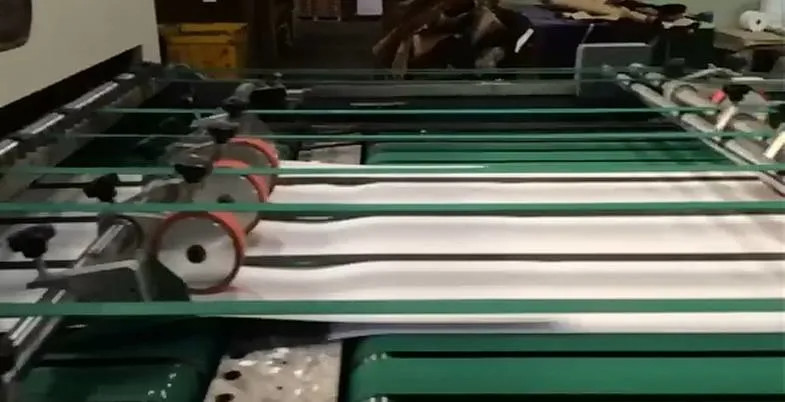

O sistema de transporte e coleta de papel por jogger
Sistema de transporte com vários estágios: de alta a baixa velocidade.Primeiro, separe o papel cortado rapidamente e, em seguida, sobreponha o papel, depois colete e empilhe o papel.
Levante os jogos de papel empilhados, a pilha de papel a uma altura considerável, que cai automaticamente.A mesa do empilhador tem três funções de acabamento por agitação, o lado do motor para acionar o papel, o papel, em ambos os lados por um motor de alta qualidade para ajustar manualmente a amplitude do papel para melhorar a simplicidade e a segurança da operação.

Dispositivo encaracolado
O dispositivo encaracolado está no rolo de papel antes do dispositivo de corte para eliminar o enrolamento do rolo ou o dispositivo de dobra,para a estabilidade da tensão do rolo de papel. O rolo de papel passa primeiro(para a borda do rolo) componentes no dispositivo de deconvolução, os rolos são rolo guia

O novo dispositivo Anti curvatura
Remova efetivamente a ondulação do rolo para tornar o papel mais plano, mais propício à estabilidade da tensão do rolo de papel.

Sistema de ajuste de esquadria(Sistema de ajuste Auto prismático para papel):
Ajuste a esquadria do papel, nosso engenheiro irá corrigi-lo uma vez e o operador não precisará reajustar.

faca de corte
Três conjuntos de facas de corte são usados ​​para aparar e cortar no meio.


Ajuste o ângulo automaticamente (sistema de alinhamento de papel)
A precisão do motor de passo é controlada pelo comprimento do parafuso de precisão de corte, ajuste a inclinação do grupo de facas, para garantir efetivamente o ângulo reto da borda do corte, reduzindo o desperdício de tempo, ajuste manualmente o ângulo da taxa de erro e ajuste .

Parada automática de atolamento de papel:
Tenha um sensor para dar sinais ao sistema se ocorrer algum atolamento de papel na esteira, e a máquina irá parar imediatamente para guardar os papéis.

Máquina de marcação automática:
Com contagem precisa após a marcação de inserção, os operadores só precisam inserir na interface homem-máquina para depois o número de papel, pode estar de acordo com as configurações para marcar a quantidade de papel

A estrutura principal da máquina (suporte de faca e suporte de suporte)
A parede principal da máquina através da análise de elementos finitos, análise de vibração mecânica e otimização da estrutura, utiliza ferro fundido nodular de alta qualidade para a integração do design e, por meio de usinagem de precisão, aperfeiçoa o fenômeno de ressonância entre os componentes da transmissão, tornando a operação mais estável , melhorar a vida útil das peças do rolamento.

Sistema de guia da Web
Rigoroso controle de qualidade do processo, sistema de controle servo durável, livre de manutenção, processamento fino, alta resposta dinâmica, sem buffer, posicionamento preciso, limite de driver ajustável digitalmente.O visor pode ser configurado automaticamente para dormir para operação automática, o que pode economizar energia.A tela grande é exibida em tempo real e o status de execução do sistema é claro por dentro.

Motores de condução:
1. Servo motor CA e codificador para faca cruzada
2. Motor CA e transformador de frequência para transportador de alta velocidade e transportador de baixa velocidade
3. Motor AC para suporte de empilhamento de papel para cima e para baixo
4. Motor CA para corredores
5. Motor AC para suporte de desenrolamento
6. Motor AC para coleta de borda de resíduos


Mais detalhes

Perguntas frequentes

1. Quais são seus principais produtos?
Nós Ecoographix é um fornecedor especializado de máquinas de impressão e consumíveis.Cobrimos impressão digital e impressão offset,
incluindo pré-impressão, sala de impressão e pós-impressão, com foco em impressão de embalagens e impressão de livros.
Temos centenas de usuários em todo o mundo.Apresentamos produtos de impressão chineses de alta qualidade para atender aos requisitos diversificados de impressão.

2. Onde está sua fábrica?
Nosso escritório de vendas fica em Hangzhou, a uma hora de trem de Xangai.Nossas fábricas estão em Xangai, Wenzhou, Suzhou e Nanyang.

3. Qual é a sua garantia?
Um ano para máquina e cabeça de impressão se usar nossa tinta.Um ano para máquina somente se não usar nossa tinta.

4. Qual é o prazo de entrega?
Geralmente 30 dias, e faremos o possível para atender às suas demandas.

5. E quanto ao suporte técnico de instalação e pós-venda?
Nosso engenheiro pode ajudar na instalação e fornecer o treinamento necessário.O comprador deve levar os bilhetes de avião redondo e taxa de serviço
e o custo do alojamento local.Qualquer problema ou dúvida, estaremos à sua disposição 7x24 horas.
