Máquina de fabricação de chapas totalmente automática CTP térmica com sistema de perfuração integrado

Máquina de fabricação de chapas totalmente automática CTP térmica

Descrição

Este modelo é para a imagem térmica de placas CTP e tem 3 velocidades para opção do cliente.

Funciona com uma máquina de impressão de 4 ups. É carregamento manual. Se o cliente quiser um CTP altamente automático com carregador automático e válvula de laser 256, você pode considerar nossa série ECOO T * 400QV.

Especificações

Modelo
T-400QF; T-400QS; T-400QE

Método de exposição
Bateria externa

Sistema de Imagem
Laser de 825 nm

Propagação
48/32/24pph; 800 x 660 mm/ 2400 dpi

Tamanhos das placas
Max. 800 mm x 660 mm, Min. 300 mm x 300 mm

Espessura da chapa
0.15mm, 0.30mm

Resolução
Padrão: 2400 dpi ou 1200 dpi

Repetitividade
0.01 mm

Interface
Fibra óptica

Carregamento de placas
Padrão: carregador automático de cassete único com função de inserção manual da placa

Sistema de perfuração em linha
Opcional: perfuração interna ((máximo de quatro conjuntos de furos na chapa)

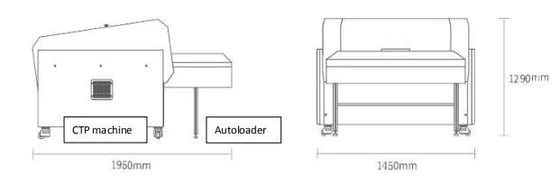

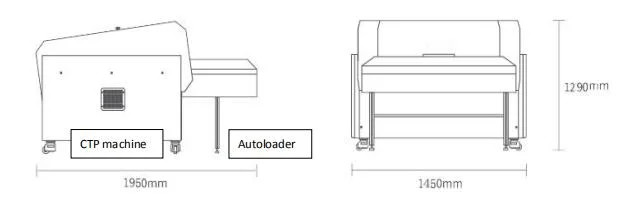

Tamanho da máquina (WxLxH) mm
1450x1350x1290 ((Lengueza adicional de 600 mm para o transportador para a unidade de lavagem)

Fornecimento de energia
CTP ((singla fase: 220V, potência máxima ((valor máximo): 4KW)
Carregador automático simplificado ((uma fase: 220V; potência máxima ((valor máximo): 900W)
Carregador automático multi-cassete ((uma fase: 220V; potência máxima ((valor máximo): 1100W)

Ambiente da operação
Temperatura recomendada: 21-25oC, Umidade relativa: 40-70%

Modelo	T-400QF		T-400QS	T-400QE
Método de exposição	Bateria externa
Sistema de Imagem	48 canais	32 canais		24 canais
	Diodo laser discreto de 830 nm
Propagação	30PPH		25PPH	18PPH
	800 x 660 mm, 2400 dpi
Tamanhos das placas	Max.800 mm x 660 mm Min.235 mm x 335 mm
Tipo de mídia	placa térmica CTP
Espessura da chapa	00,15 mm a 0,30 mm
Resolução	Padrão: 2400 dpi ou 1200 dpi (opcional)
Repetitividade	0.01 mm
Interface	Fibra óptica ((Fibra de via)
Carregamento de placas	Automático ou manual
Peso líquido	1100 kg
Tamanho da máquina (WxLxH) mm	1450x1350x1290
Fornecimento de energia	Fase única:220AC+, 6%, - 10%, consumo de energia:4KW
Meio Ambiente	Recomendado: 21-25oC, Max.18-26oC, humidade: 40-70%

Melhoria do desempenho

Motor linear
Para além da aceleração elevada, o motor linear oferece uma operação extremamente estável e uma elevada precisão de posicionamento.

Bateria com motor de tração direta
A aplicação da tecnologia do tambor a motor direto acelera o tempo de arranque e melhora consideravelmente a eficiência da produção.

Fabricação de chapas totalmente automática com opção de perfurar em linha

Equipado com carga e descarga automática de placas, alimentação automática e função de perfuração automática (como opção), pode trabalhar continuamente sem interrupção para maximizar o desempenho.

Caixa de carregamento automática de placas

O sistema de carregamento automático de placas de grande capacidade pode carregar 100 placas ao mesmo tempo e também inclui um caminho de inserção manual da placa.

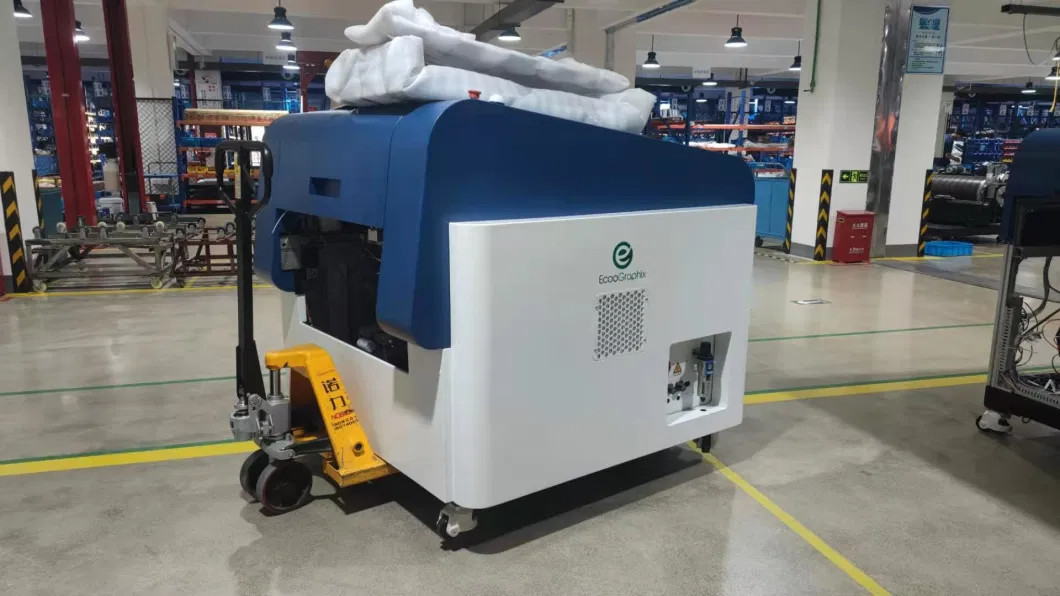

Produção e embalagem

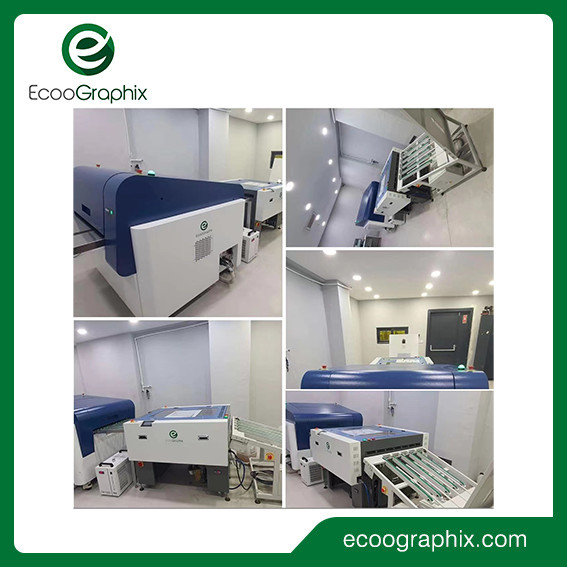

Instalação em todo o mundo

Perguntas frequentes

1Quanto tempo leva?
O prazo para cada máquina CTP é normalmente de 30 dias, podemos acelerar para casos de emergência.

2- Quanto tempo é o período de garantia?
A Ecoographix garante 3 anos de garantia para cabeças de laser e peças sobressalentes.

3Qual é o seu prazo normal de pagamento?
Normalmente, 30% de depósito, 70% antes do envio.

4Pode oferecer alguma instalação bem-sucedida para referência?
Sim, conseguimos um grande sucesso nos EUA, Canadá, México, Colômbia, Turquia, Hungria, África do Sul, etc., com a grande assistência dos nossos revendedores.Você pode entrar em contato com eles sozinho.
