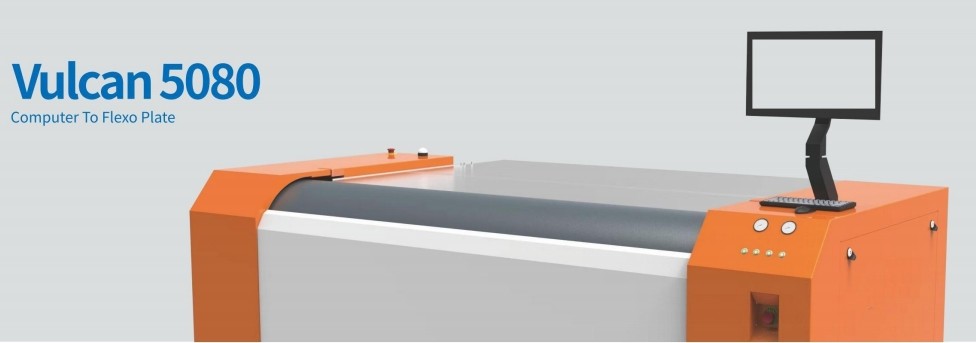

FL5080 Computador Digital Máquina CTP de Alta Energia Potência 256 Canais Tecnologia LV

Modelo: FL5080

Descrição:Máquina CTP de fixação de imagens de placas flexíveis de computador digital; Máquina de fabricação de placas flexíveis de tamanho completo de 50 * 80 polegadas

Descrição

O FL5080 foi concebido com base num laser de fibra de alta potência e controlo independente da tecnologia LV de 256 canais. É um novo avanço na limitação da potência energética.Junto com detecção de distância a laser e motor de bobina de voz dispositivo de autofoco dinâmico, pode garantir uma focalização precisa na superfície do substrato de mídia, sem levar em conta a variância no material da placa flexo.

Características e tecnologia

Usando um dispositivo laser de fibra de alta potência, a 5080dpiit só leva 30 minutos para produzir uma imagem de tamanho completo de uma placa de 50 polegadas x 80 polegadas.Também pode permitir aumentar a produtividade em 10% para necessidades urgentesAssim, o cliente pode cumprir o prazo de alguns trabalhos urgentes.

A tecnologia de modulação independente de 256 canais permite ao laser dividir-se em 256 canais com controlo de cada canal, o que aumenta muito a produtividade.A forma do ponto laser é um tipo de retângulo que pode fornecer uma qualidade de ponto muito melhor e desempenho da saída de imagem.

A cabeça de laser H256 utiliza um novo sistema óptico de ampliação de alta potência para alcançar uma resolução óptica de 5080 dpi.

A 5080 dpi, ele pode visualizar uma linha inclinada ou circular tão fina quanto 15um; para linhas verticais e horizontais, pode ser tão fina quanto 5um. Cada pixel da imagem é muito nítido e claro.Isso aumenta a fidelidade da cor em 30%.

Esta nova geração de dispositivo de válvula de luz também pode aumentar a resolução para 10160dpi.

A cabeça LV pode também suportar 2540 dpi de saída.o modo de saída pode ser ajustado para a exposição de dupla linha de sobreposição que pode aumentar significativamente a produtividade para 150%.

Um dispositivo de motor de bobina de voz é usado para a função de autofoco dinâmico. Isso pode garantir um foco preciso durante a exposição na superfície não uniforme da placa flexo.

As funções de sobreposição de linhas duplas e linhas triplas podem permitir a ablação LAMS com qualidade e eficiência de imagem superiores para a exposição da placa flexo.

A monitorização instantânea da temperatura e a pré-calibração da cabeça do laser podem garantir que a exposição ao laser seja estável e confiável.

Dados técnicos

Ponto quadrado vs. Ponto redondo

Quando se utiliza um ponto redondo para obtenção de imagens, o diâmetro do tamanho do ponto deve corresponder ao tamanho do ponto da imagem.Por exemplo, para 5080dpi, o tamanho do pixel do ponto da imagem é 5umx5um, que é como uma área quadrada.Então, se usar um ponto redondo de luz tamanho de 5u de diâmetro, a luz não pode expor os quatro cantos da área quadrada.o diâmetro do ponto redondo precisa ser maior, equivalente ao comprimento da diagonal da área quadradaIsso é 7.07um que é 1.414 vezes o tamanho do ponto como mostrado abaixo.

Um tamanho de ponto de diâmetro de 5um não pode expor toda a área quadrada, enquanto um tamanho de ponto de diâmetro de 7um causa exposição indesejada em algumas áreas sobrepostas umas às outras.Isto cria uma imagem irregular com uma borda em forma de arco.

Então, alguns colegas de desenvolvimento de óptica tentam selecionar o diâmetro ideal do ponto de luz em vez de usar um tamanho de diâmetro de 7,07um.Ainda há alguma deficiência de qualidade.

Para uma forma de ponto retangular, permite que os desenvolvedores escolham um ponto de tamanho 5umx5umum que expõe completamente a área quadrada completa, como mostrado abaixo.
