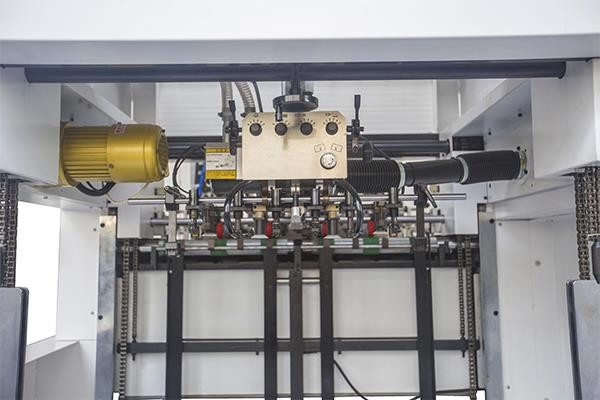

Unidade de alimentação
• Caixa de pilhas com alça que permite a correcção lateral manual do
a pilha durante a produção
• Sistema de alimentação por corrente com uma velocidade máxima de 120
folhas por minuto
• 2 colheres de suco para o levantamento de papel, 2 colheres de suco para o
Papel de mudança
• A altura e o ângulo das cabeças de sucção são facilmente ajustáveis
• Dispositivos eletrónicos de segurança que impedem que a pilha de alimentação se sobrepase
ascendente
• Micro-ajuste disponível para posicionamento transversal
de mesa de pilhas
• Detector de duas folhas de precisão
• Fácil troca de guias laterais de puxar e empurrar simplesmente girando um parafuso sem a necessidade de remover
e substituindo o guia lateral completo
• 2 guias dianteiros com micro-ajuste e o guiador lateral é ajustável através da alça da roda

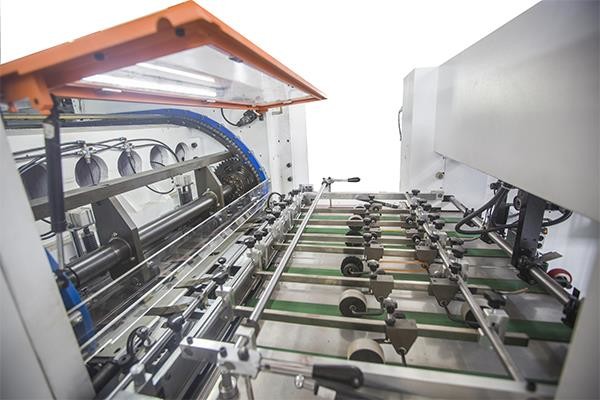

• Detector fotoelétrico com sistema de parada automática na mesa de alimentação em caso de engarrafamento de papel
• Controlo separado da unidade de alimentação e da máquina principal para facilitar a preparação
• PLC e câmara electrónica para controlo do tempo
Unidade de corte por entalhe
• Motor principal Siemens controlado pela Schneider
Controle do inversor
• Micro-ajuste da força de corte por engrenagem de verme
motorizados e controlados por ecrã táctil
• A precisão da pressão pode ser de até 0,01 mm
• Crankshaft de aço 40Cr
• Quadros de máquinas de aço Q235-A, parte superior e superior
Placas inferiores de ferro dúctil QT60 com resina
areia revestida com ferro fundido a moagem de mehanita
Tecnologia
• Dispositivo de reversão de perseguição de corte
• Dispositivo de protecção contra sobrecarga com limitador de binário para a máxima segurança do operador e do equipamento
• 7 conjuntos de barras de pinças com pinças feitas de liga de alumínio leve e durável com ultra-dura
revestimento e acabamento anodizado garantir registro de papel preciso e consistente
• Após testes de longa duração e entregues em pares, pinça principal, cadeia de Subaki, Japão
• Sistema de acionamento com índice de alta pressão para controlo do posicionamento da barra da pinça
• Bloqueio pneumático e libertação da caixa de corte
• Sistema de linha central para uma rápida mudança de emprego
Unidade de desmontagem
• Estrutura de movimento de 3 ações com parte superior, média e inferior
Quadro de descolagem para facilitar a troca de matrizes
• Pins de descolagem ou matrizes macho/fêmea podem ser utilizados para diferentes
trabalhos de desnudos
• Correspondência com o sistema de registo da linha central no
O mesmo sistema aplica-se também à secção
sistema de descolagem para minimizar o tempo de mudança.
O posicionamento pode aumentar a eficiência da produção
• O movimento para cima/para baixo do quadro de descolagem superior é
controlado por um motor que facilita o ajuste
Unidade de entrega
• Dispositivos fotoeléctricos de segurança que impedem o excesso de
Aumento e desaceleração do papel de entrega
pilha
• Um pincel de pressão ajustável ajuda a descarregar o papel
de pinças e de papel de empilhamento
• Projeto de pilha alta até 1020 mm
• Tabela automática de cinto auxiliar disponível sem interrupção
Entrega
• O movimento do alimentador e o controlo da velocidade podem ser
ajustado na unidade de entrega
Partes elétricas, interface do operador e detector de segurança
• A indústria japonesa de alta velocidade Omron PLC
sistema
• Interface do operador da Omron com ecrã táctil
• Omron Interruptor e codificador de câmara eletrônica
• Detectores eletrónicos, microcomutados e fotovoltaicos
células elétricas controladas por PLC em toda a máquina
