800Máquina automática de estampação e corte de folhas
Descrição do produto
Breve Introdução:

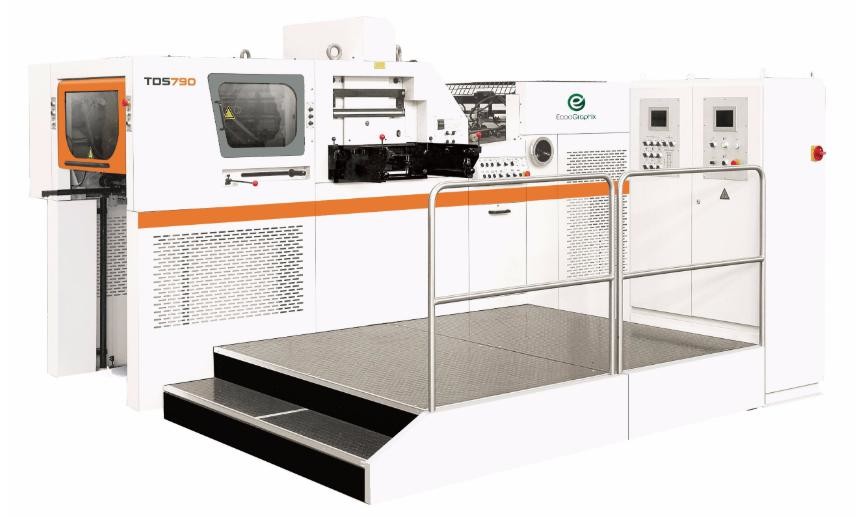

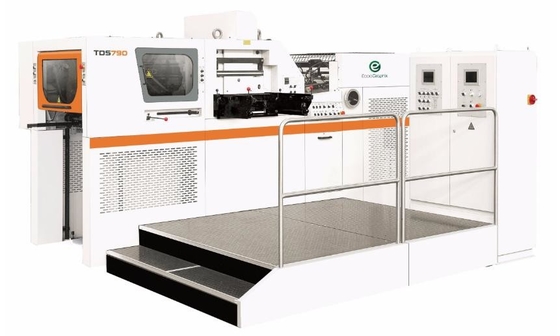

A máquina de corte automático Ecoo-790 e a impressora de folhas quentes são constituídas por um alimentador, uma máquina de corte, um mecanismo de estampação e uma secção de saída.juntamente com controles elétricos avançados.
Especificações
Modelo: ECOO-TDS800
Espessura da folha:0.2-2mm de papelão E papel ondulado para flauta
Tamanho máximo da folha ((mm):800x580
Dimensão da folha ((mm):310x310
Tamanho máximo de corte da matriz ((mm):790x570
Dimensão máxima do estampado ((mm):790x520
Dimensão interna do chassis ((mm):940x610
Altura das regras de corte ((mm):23.8
Distância entre placas ((mm):51.5
Pressão máxima:200 toneladas
Margem mínima da garra ((mm):8
Velocidade máxima da máquina ((folhas/hora):7000
Velocidade máxima de estampação (s/h):5000
Espessura da chapa de estampagem ((mm):5 (opcional 4+1)
| Modelo | ECOO-TDS800 |
| Tamanho máximo da folha ((mm)) | 800x580 |
| Tamanho da folha (mm) | 310x310 |
| Tamanho máximo de corte da matriz ((mm) | 790x570 |
| Dimensão máxima de estampagem ((mm) | 790x520 |
| Dimensão interna da caixa de perseguição ((mm) | 940x610 |
| Altura das regras de corte ((mm) | 23.8 |
| Distância entre placas ((mm) | 51.5 |
| Pressão máxima | 200 toneladas |
| Margem mínima da pinça ((mm) | 8 |
| Velocidade máxima da máquina ((folhas/hora) | 7000 |
| Velocidade máxima de estampação (s/h) | 5000 |
| Espessura da placa de estampagem ((mm) | 5 (opcional 4+1) |
| Espessura da folha | 0.2-2mm de papelão E papel ondulado para flauta |
| Altura da pilha de alimentação ((mm) | 1300 |
| Altura da pilha de entrega ((mm) | 1000 |
| Sistema de aquecimento eléctrico | 10 zonas |
| Rolos de estampagem | 2 longitudinais e 2 transversais |
| Largura mínima da folha ((mm) | 40 |
| Núcleo de bobina de folha ((mm) | 25 ((1") 76 ((3") |
| Motor de mina ((kw) | 7.5 |
| Potência total ((kw) | 40 |
| Fornecimento de ar | 00,8-1,0 MPa, ≥ 0,6 cbm/min |
| Dimensão global ((mm) | 4900x2000x2000 |
| Peso da máquina ((toneladas) | 15 |
Unidade de alimentação
• Caixa de pilhas com um cabo que permite a correcção lateral manual da pilha durante a produção
• Sistema de alimentação por fluxo com uma velocidade máxima de 120 folhas por minuto
• 2 ventosas para o levantamento de papel, 2 ventosas para a movimentação de papel
• A altura e o ângulo das cabeças de sucção são facilmente ajustáveis
• Dispositivos eletrónicos de segurança que impedem que a pilha de alimentação suba
• Micro-ajuste disponível para posicionamento transversal da mesa de pilhas
• Detector de duas folhas de precisão
• Fácil troca de guias laterais de puxar e empurrar simplesmente girando um parafuso sem a necessidade de remover e substituir o guia laterais completo
• 2 guias dianteiros com micro-ajuste e o guiador lateral é ajustável através da alça da roda
• Detector fotoelétrico com sistema de parada automática na mesa de alimentação em caso de engarrafamento de papel
• Controles separados da unidade de alimentação e da máquina principal para facilitar a preparação
• PLC e câmara electrónica para controlo do tempo
Unidade de corte por matrizes
• Motor principal Siemens controlado pelo comando do inversor Schneider
• Microajuste da força de corte por engrenagem de minhoca accionada por motor e controlada por ecrã táctil
• A precisão da pressão pode ser de até 0,01 mm
• Crankshaft de aço 40Cr
• Estruturas de máquinas de aço Q235-A, placas superiores e inferiores de ferro dúctil QT60 com areia revestida com resina com tecnologia de ferro fundido a moagem Meehanite
• Dispositivo de reversão de perseguição de corte
• Dispositivo de protecção contra sobrecarga com limitador de binário para a máxima segurança do operador
e equipamento
• 7 conjuntos de barras de pinça com pinças de alumínio leve e durável
liga com revestimento ultra-duro e acabamento anodizado garante precisão e consistência
Registo em papel
• Após um ensaio de longa duração e entregues em pares, a pinça principal, cadeia de Subaki,
Japão
•Sistema de accionamento por índice de alta pressão para controlo do posicionamento da barra de pinça
• Bloqueio pneumático e libertação da caixa de corte
• Sistema de linha central para uma rápida mudança de emprego
Unidade de carimbo
• Os dois eixos longitudinais e dois transversais de estampagem a quente satisfazem plenamente as necessidades de estampagem a quente dos produtos do cliente.
• O aquecimento uniforme de 10 áreas permite que o produto apresente um efeito de estampagem a quente mais uniforme.
• Servo sistema de controlo PLC.
Unidade de entrega
• Dispositivos fotoeléctricos de segurança que impedem a subida e a descida excessiva da pilha de papel de entrega
• A escova de pressão ajustável ajuda a descarregar o papel das pinças e a empilhar o papel
• Projeto de pilha alta até 1020 mm
• Tabela automática de cinto auxiliar disponível para entrega sem interrupção
• O movimento do alimentador e o controlo da velocidade podem ser ajustados na unidade de distribuição
Partes elétricas, interface do operador e detector de segurança
• O sistema industrial japonês Omron PLC de alta velocidade
• Interface do operador da Omron com ecrã táctil
• Omron Interruptor e codificador de câmara eletrônica
• Detectores electrónicos, células microcomutadas e fotoeléctricas controladas por PLC em toda a máquina
Sistema de lubrificação automática
• Sistema automático de bomba e distribuição de óleo para toda a máquina com temporizador pré-definido
• Distribuição de óleo lubrificante para cadeias de pinças com válvulas controladas individualmente para cada cadeia
Dispositivos de segurança e homologação de qualidade dos componentes
• Todas as partes electrónicas e eléctricas são aprovadas pelo CE
• Protector de sobrecarga para o protector e o equipamento
• Embraiagem de cadeia da pinça para proteger as barras da pinça
• Botões de parada de emergência em toda a máquina para acesso rápido e fácil
Embalagem e transporte
Perguntas frequentes

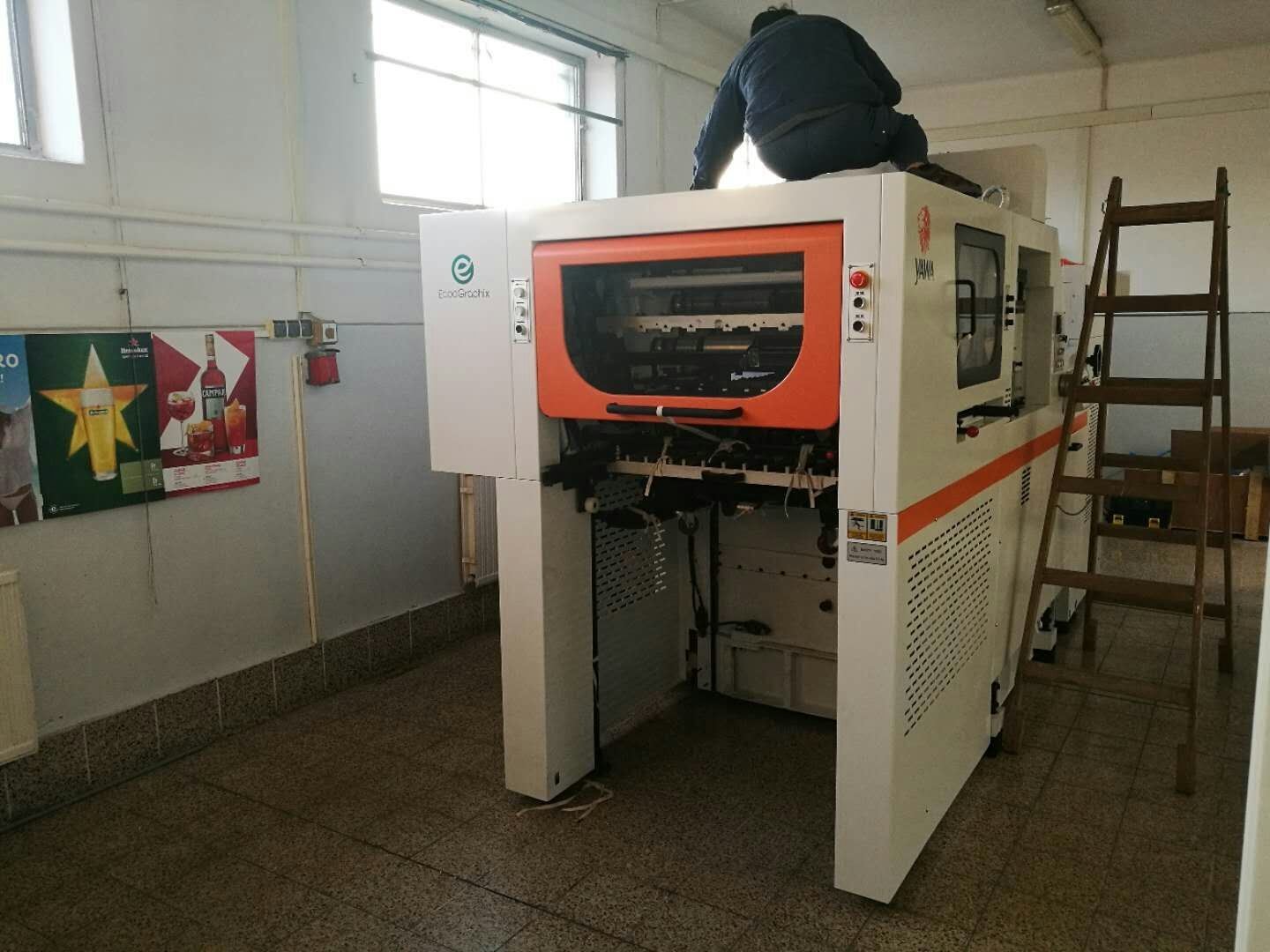

P: E quanto ao suporte técnico de instalação e pós-venda?
A:O nosso engenheiro pode ajudar com a instalação e fornecer o treinamento necessário. O comprador deve assumir os bilhetes de avião de ida e volta e a taxa de serviço e o custo de alojamento local.Se tiver algum problema ou dúvida, estaremos à sua disposição 7x24 horas.
Entre a nossa grande quantidade de instalações CTP em todo o mundo, there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and the EcooGraphix technical service team supports these installations remotely with regular onsite visits.
Essas impressoras de usuários finais executam os sistemas CTP com satisfação devido à nossa qualidade robusta, serviço remoto sem problemas, treinamento completo e manutenção.Se você é um impressor que está considerando comprar diretamente da EcooGraphix ChinaNão há problemas com instalações, treinamento e serviço pós-venda.
