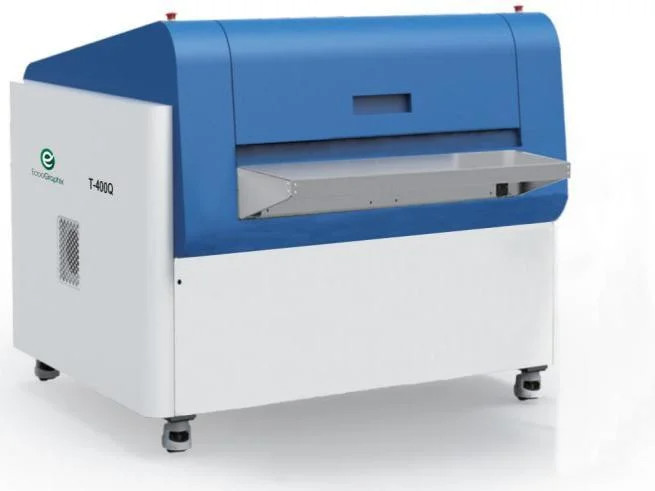

4UP Máquina de fabricação de chapas em linha totalmente automática e super rápida CTP térmica
EcooSetter T-400Q
Especificações:
| Modelo |
T-400QF |
T-400QV |
T-400QX |
| Método de exposição |
Bateria externa |
| Sistema de Imagem |
Laser de 830 nm |
| Velocidade de saída máxima |
50 pratos/hora |
60 pratos/hora |
70 pratos/hora |
| 780 x 660 mm |
| Tamanhos das placas |
Max.800 mm x 660 mm; Min.300 mm x 300 mm |
| Tamanho de exposição |
Max.800 mm x 644 mm; Min.300 mm x 284 mm |
| Espessura da chapa |
00,15 mm a 0,30 mm |
| Resolução |
Padrão: resoluções duplas de 2.400 dpi e 1.200 dpi, ou 2.540 dpi e 1.270 dpi (opcional)
Opção de alta resolução variável: máximo até 10.000 dpi na direção de varredura rápida |
| Repetitividade |
± 0,01 mm |
| Interface |
Fibra óptica / GB Ethernet |

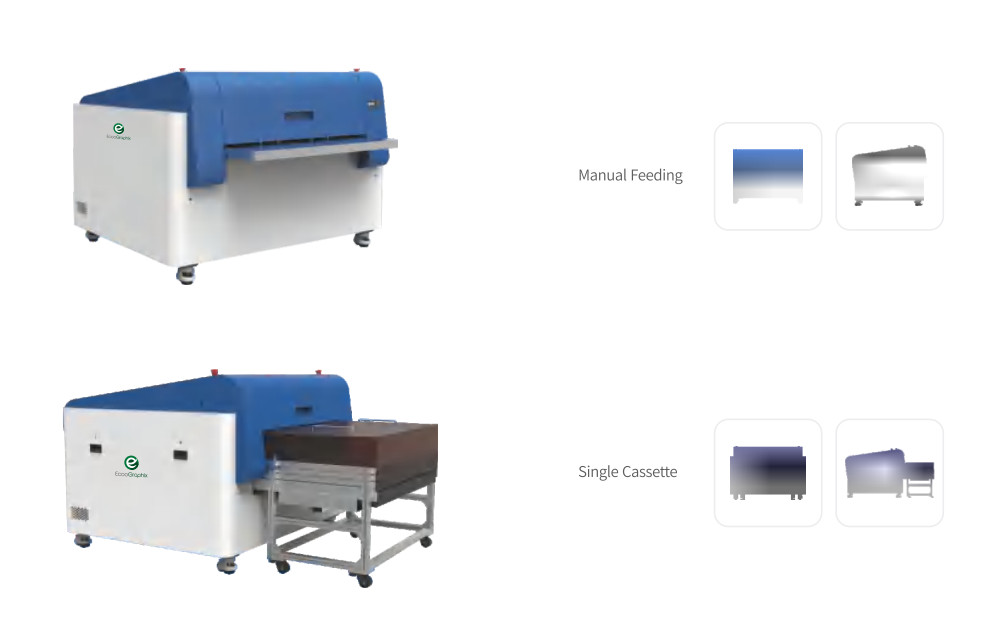

| Carregamento de placas |
Carga manual ((P), unidade de cassete única |
Quantidade de carregamento da placa
(0,27 mm Placa) |
Unidade de cassete única: 100 placas |
Descolagem automática
Caixa de recolha de papel |
Incluído no carregador automático |
| Ponte para Processador |
Incluído |
| Sistema de perfuração |
Opção: Punção interna (máx.três conjuntos de furos na chapa) |
| Peso líquido |
CTP com carga manual ((P): 690KG; CTP com unidade de cassete única ((SCL): 765KG |
Tamanho da máquina
(WxLxH) mm |
CTP com carga manual ((P): 1,537×2,332×1,341mm. ((W×L×H))
CTP com cassete única ((SCL): 1,537×2,541×1,341mm ((W×L×H)) |
| Fornecimento de energia |
CTP com carga manual ((P): Fase única: 220V, Potência: 2,8KW ((valor máximo), 1,2KW (média)
CTP com cassete única (SCL): fase única: 220V, potência: 3.2KW ((valor máximo), 1.5KW (média) |
| Meio Ambiente |
Intervalo de temperatura de funcionamento:15-30°C Temperatura recomendada:21-25°C Umidade:40-70% |
Vantagens técnicas:
1... quebrar as limitações da tecnologia tradicional de fibra óptica, e dividir um feixe de laser em 256 canais de pequenos feixes de laser que podem ser controlados separadamente,duplicação da velocidade de saída;o ponto quadrado da tela impresso na placa, com uma borda afiada e uma distribuição de energia em forma de passo retangular, torna a imagem mais clara,10 vezes mais preciso do que 200lpi AM screening e a saturação de cor é aumentada em mais de 21%.
2Usar um dispositivo de válvula de luz para dividir um feixe de laser gerado a partir de um laser de fonte única em 256 canais de pequenos feixes de laser com energia uniforme e seus pontos de tela de exposição são altamente consistentes.
3O ponto quadrado do ecrã, com uma característica de borda afiada, torna a imagem mais clara, 10 vezes mais precisa do que a triagem AM de 200lpi e a saturação de cores é aumentada em mais de 21%.
4Maior eficiência, menor perda - Fabricação rápida de chapas com 256 canais de pequenos feixes de laser, velocidade de saída duplicada enquanto velocidade do tambor apenas 20%-50% do convencional.
Melhoria geral do desempenho:
Motor linear:
Para além da aceleração elevada, o motor linear oferece uma operação extremamente estável e uma elevada precisão de posicionamento.
Bateria com motor de tração directa:
A aplicação da tecnologia do tambor a motor direto acelera o tempo de arranque e melhora consideravelmente a eficiência da produção.
Fabricação de chapas totalmente automática com opção de punção em linha:
Equipado com carga e descarga automática de placas, alimentação automática e função de perfuração automática (como opção), pode trabalhar continuamente sem interrupção para maximizar o desempenho.
Caixa de carregamento automático de placas:
O sistema de carregamento automático de placas de grande capacidade pode carregar 100 placas ao mesmo tempo e também inclui um caminho de inserção manual da placa.
Perguntas frequentes:
1Quanto tempo leva?
O prazo para cada máquina CTP é normalmente de 30 dias, podemos acelerar para casos de emergência.
2- Quanto tempo é o período de garantia?
Ecoographix garante 3 anos de garantia para cabeças de laser e peças sobressalentes.
3Qual é o seu prazo normal de pagamento?
Normalmente, 30% de depósito, 70% antes do envio.
4Pode oferecer alguma instalação bem-sucedida para referência?
Sim, conseguimos um grande sucesso nos EUA, Canadá, México, Colômbia, Turquia, Hungria, África do Sul, etc, com a grande assistência dos nossos revendedores.Você pode entrar em contato com eles sozinho.
