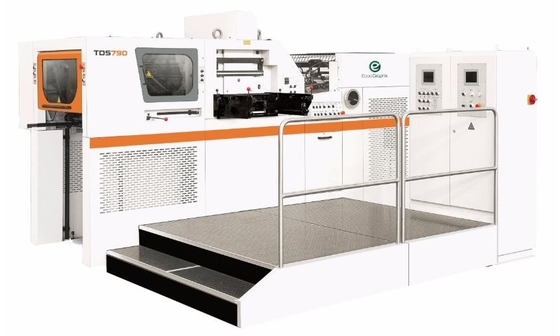

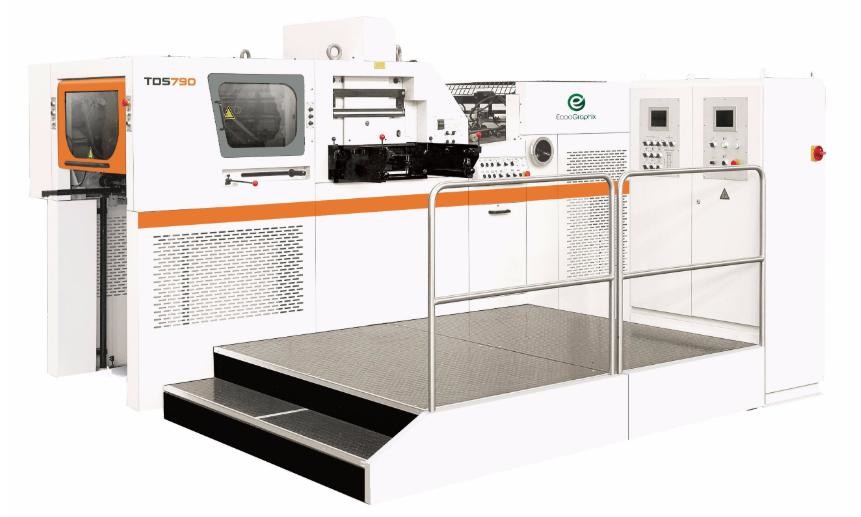

Máquina automática de corte de matriz em linha com estampação térmica de folha TDS790
Breve Introdução
TDS790 máquina automática de corte a moagem e impressão de folhas quentes é constituída por unidade de alimentação, unidade principal e unidade de entrega.sistema de controlo eléctrico estão disponíveis com a máquina. O insertor, pré-pilha, unidade de descolagem, bomba BECKER e relevo térmico são todas opções para você.
Aplicação
Adequado para a produção de caixas de papel, copos de papel, rótulos de embalagem, releituras de cartão, sacos de papel portáteis, tampas de papel, PVC, vários plásticos, etc.
Especificações
- Não.
ModeloTDS790
Tamanho máximo da folha ((mm)790x560
Tamanho mínimo da folha ((mm)310x210
Max. Tamanho de corte da matriz ((mm)760x520
Max. Tamanho do carimbo ((mm)760x525
Dimensão interna da caixa de perseguição ((mm)780x530
Altura das regras de corte ((mm)23.8
Distância entre placas ((mm)51.5
Pressão máxima (N)120x104
Variedade de estoquesMin. folha 90 g/m2, Cartão 157-2000 g/m2, E, B flauta
Margem da presa ((mm)6
Velocidade máxima da máquina (s/h)5500
Velocidade máxima de estampação (s/h)5000
Espessura da chapa de estampagem ((mm)5 (opcional 4+1)
Os eixos de alimentação longitudinais3
Os eixos de alimentação transversais2
Altura da pilha de alimentação ((mm)1200
Altura da pilha de entrega ((mm)950
Sistema de aquecimento eléctrico8 zonas
Min. Largura da folha ((mm)40
Núcleo de bobina de folha ((mm)25 (n.o 1) 76 (n.o 3)
Potência nominal ((kw)26
Fornecimento de ar0.8-1.0MPa, ≥ 0,6m3/min
Dimensão global ((mm)3855x3650x2210
Peso da máquina ((kg)8500
| Modelo |
TDS790 |
| Tamanho máximo da folha ((mm) |
790x560 |
| Tamanho mínimo da folha ((mm) |
310x210 |
| Max. Tamanho de corte da matriz ((mm) |
760x520 |
| Max. Tamanho do carimbo ((mm) |
760x525 |
| Dimensão interna da caixa de perseguição ((mm) |
780x530 |
| Altura das regras de corte ((mm) |
23.8 |
| Distância entre placas ((mm) |
51.5 |
| Pressão máxima (N) |
120x104 |
| Variedade de estoques |
Min. folha 90 g/m2, Cartão 157-2000 g/m2, E, B flauta |
| Margem da presa ((mm) |
6 |
| Velocidade máxima da máquina (s/h) |
5500 |
| Velocidade máxima de estampação (s/h) |
5000 |
| Espessura da chapa de estampagem ((mm) |
5 (opcional 4+1) |
| Os eixos de alimentação longitudinais |
3 |
| Os eixos de alimentação transversais |
2 |
| Altura da pilha de alimentação ((mm) |
1200 |
| Altura da pilha de entrega ((mm) |
950 |
| Sistema de aquecimento eléctrico |
8 zonas |
| Min. Largura da folha ((mm) |
40 |
| Núcleo de bobina de folha ((mm) |
25 (n.o 1) 76 (n.o 3) |
| Potência nominal ((kw) |
26 |
| Fornecimento de ar |
0.8-1.0MPa, ≥ 0,6m3/min |
| Dimensão global ((mm) |
3855x3650x2210 |
| Peso da máquina ((kg) |
8500 |
- Não.
Detalhes

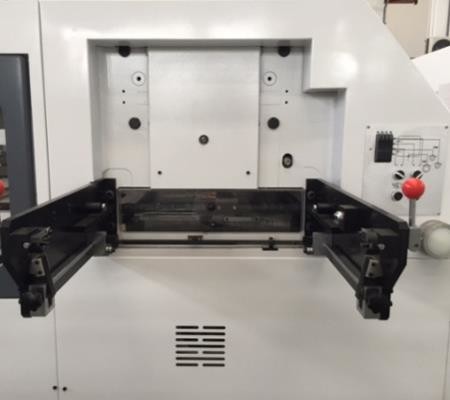

♥ Barras de agarrador
Adoptando liga de alumínio de alta resistência para prolongar a resistência e aliviar o peso, e o design é especialmente adequado para papel fino.
♣ Embreagem da caixa de velocidades
O sistema intermitente protege a máquina da sobrecarga, e o sistema de transferência de binário adota o design de ranhuras de enchimento de bolas.e também pode ser reiniciado facilmente após a sobrecarga.
Principais características
1) A unidade de accionamento principal utiliza o controlo do inversor AC. A embreagem de ar é importada para o funcionamento da máquina e para a interrupção.
2) Micro-processador composto por PLC e programa para monitorizar o funcionamento de toda a máquina.Mais esboço visual mais palavras indicações de problemas na tela sensível ao toque na unidade principal para permitir que você encontrar problemas causados no menor tempo para reduzir o tempo de inatividade da máquina.
Secção de corte por matrizes
· O sistema de condução de engrenagem de minhoca de precisão garante um movimento suave e dinâmico da placa inferior
· Papeleria de precisão
· Bloqueio manual da perseguição
· Cadeia de condução de barras de pinça de alta qualidade
· Sistema de condução de barras de pinça de 2 camas de ponta de última geração para garantir um movimento intermitente suave e preciso das barras de pinça
Sistema de estampação em folha
· Cinco eixos de tração de folha, movidos por um servomotor, cada um programável individualmente para passo curto e passo longo de folha 3 eixos em direcções longitudinais; 2 eixos em direção transversal
· Consola de estampação com computador industrial, ecrã táctil Pro-Face e 6 termómetros para fixação de folhas e controlo de temperatura com temporizador de pré-aquecimento da máquina
· Base de aquecimento com 6 zonas de aquecimento, cada uma de temperatura individual
· Sistema de aviso do comprimento da folha

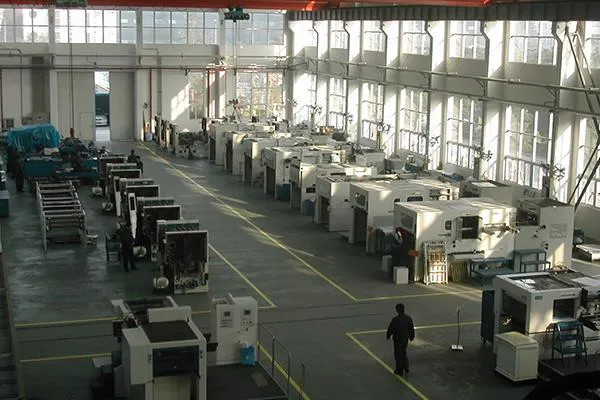

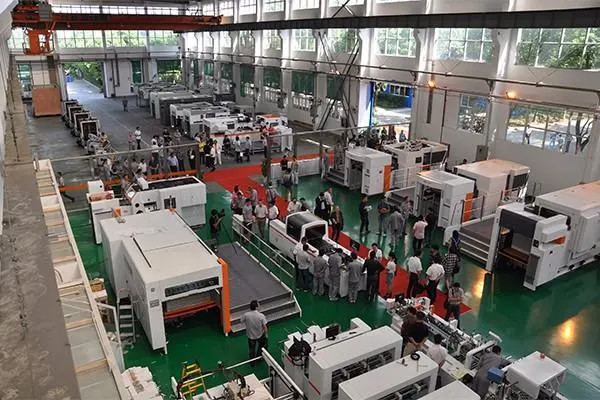

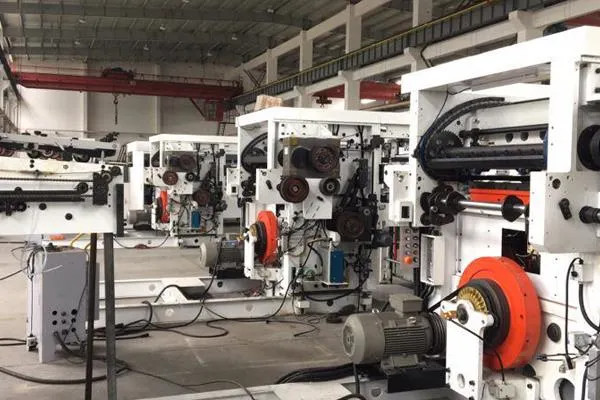

Produção e embalagem
Desde a produção até a entrega, fazemos todos os detalhes com muito cuidado para garantir a boa qualidade do produto e serviço aos clientes.
Certificados
Perguntas frequentes
|
Q1: Quais são os seus principais produtos?
A:Os nossos principais produtos são o Prepress 4up e 8up Online/Offline CTP térmico, CTCP, VLF CTP, Flexo CTP, Processador, Placas Offset, Tintas Offset, Offset Printing Blankets,Equipamento de embalagem pós-impressão.
Você pode obter o equipamento e os consumíveis tudo em um e sem se preocupar com o serviço pós-venda da nossa empresa.
|
|
P2: Onde está a sua fábrica?
A:Nossa fábrica de máquinas de processador CTP está em Xangai, você é calorosamente bem-vindo a visitar a nossa fábrica!
|
|
P3: Há alguma certificação para o seu processador CTP?
A:Sim, todas as nossas máquinas foram certificadas pela SGS e CE.
|
|
P4: Pode também fornecer o Fluxo de Trabalho e o RIP?
A:Sim, podemos fornecer o Workflow Brainnew e o RIP Compose V12.
|
|

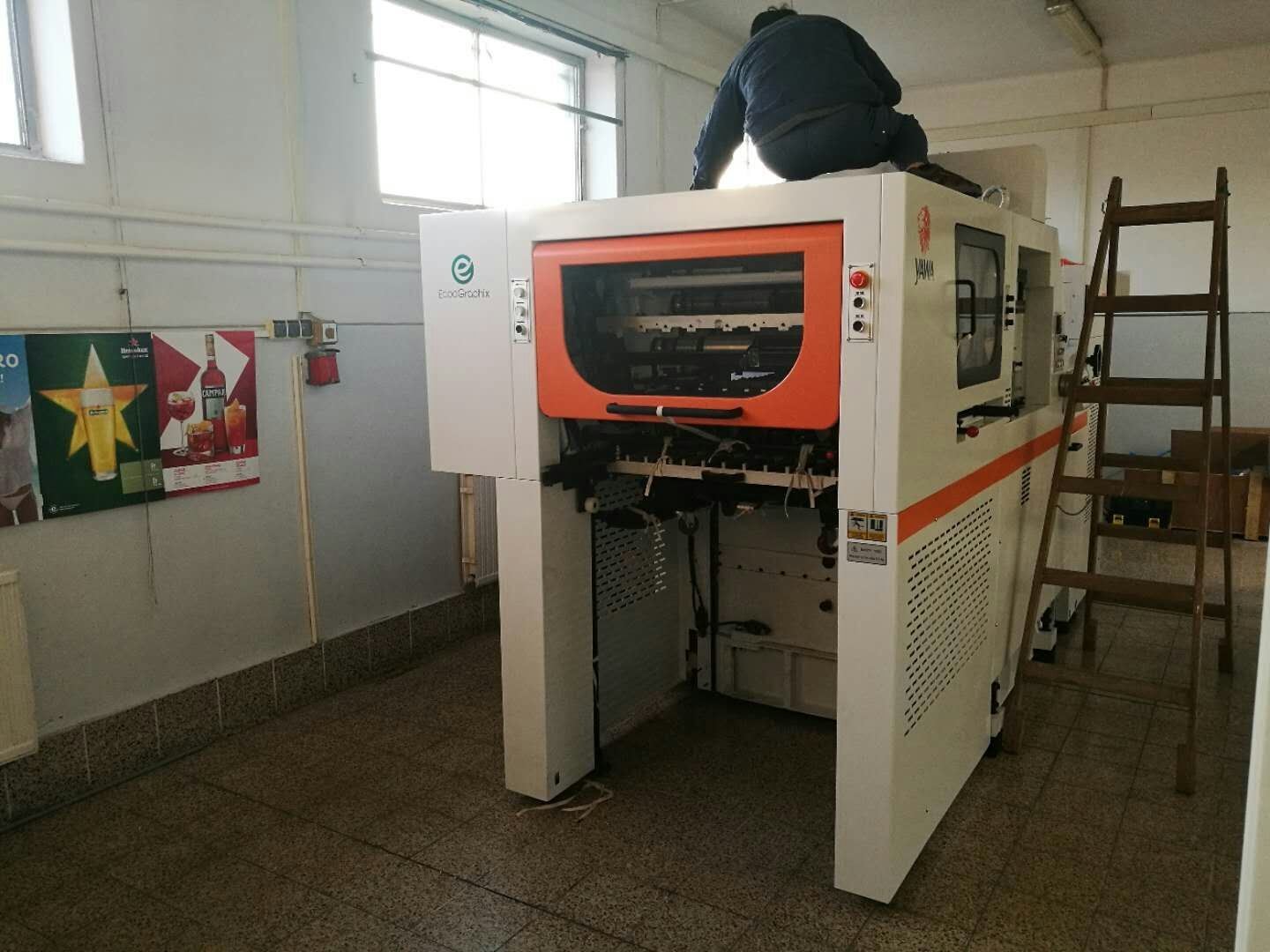

Q5: E quanto à instalação e apoio técnico pós-venda?
A:O nosso engenheiro pode ir ajudar na instalação e fornecer o treinamento necessário.Qualquer problema ou perguntaEntre as nossas instalações CTP em todo o mundo, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Estas impressoras de utilizadores finais executam todos os sistemas CTP com total satisfação devido à nossa qualidade robusta, serviço remoto sem problemas, formação e manutenção minuciosas.Se você é um impressor que está considerando comprar diretamente da EcooGraphix China, não há complicações nas instalações, treinamento e serviço pós-venda.
|
