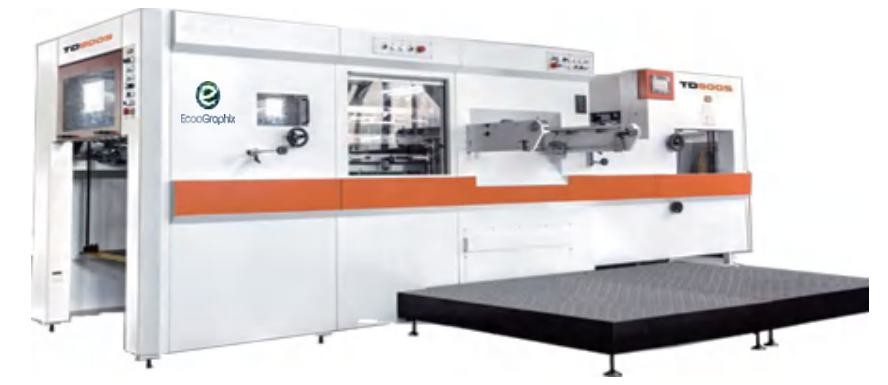

TD800S Equipamento de pré-impressão de papelão com máquina de corte a moagem de cama plana

Equipamento automático de pré-impressão Máquina de corte de matriz de cama plana com descolagem

ECOO-TD800S

TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.

1Dados técnicos:

2Vantagens:
1) A transmissão da unidade principal adota o controlo do conversor de frequência A/C importado, o arranque e a parada da máquina são controlados por meio de uma embreagem de ar importada.
2) O funcionamento de toda a máquina é controlado por PLC.Este é mais fácil de operar.

3Dispositivos e componentes normalizados:

Unidade de alimentação
•Lanternas para pilhas com alça que permitem a correcção lateral manual da pilha durante a produção
•Sistema de alimentação por corrente com uma velocidade máxima de 120 folhas por minuto
• 2 ventosas para o levantamento de papel, 2 ventosas para o deslocamento de papel
•A altura e o ângulo das cabeças de sucção são facilmente ajustáveis
•Dispositivos eletrónicos de segurança que impedem que a pilha de alimentação suba
• Dispõe de micro-ajuste para posicionamento transversal da tabela de pilhas
•Detector de precisão de folhas duplas
•Fácil troca de guias laterais de puxar e empurrar, simplesmente girando um parafuso, sem necessidade de remover e substituir o guia laterais completo
• 2 guias dianteiros com micro-ajuste e o guiador lateral é ajustável através da alça da roda
• Detector fotoelétrico com sistema de parada automática na mesa de alimentação em caso de engarrafamento de papel
•Comando separado da unidade de alimentação e da máquina principal para facilitar a preparação
•PLC e câmara electrónica para controlo do tempo

Unidade de corte por entalhe
•Motor principal Siemens controlado pelo comando do inversor Schneider
•Microrregulação da força de corte por engrenagem de minhoca accionada por motor e controlada por ecrã táctil
•A precisão da pressão pode ser de até 0,01 mm
•Eje de válvula de aço 40Cr
•Cadras de máquinas de aço Q235-A, placas superiores e inferiores de ferro dúctil QT60 com areia revestida com resina com tecnologia de ferro fundido a moagem Meehanite
•Dispositivo de inversão de perseguição de corte
•Dispositivo de protecção contra sobrecarga com limitador de binário para a máxima segurança do operador e do equipamento
• 7 conjuntos de barras de pinças com pinças de liga de alumínio leve e durável, com revestimento ultra-duro e acabamento anodizado, garantem um registo preciso e consistente do papel
•Após testes de longa duração e entregues em pares, pinça principal, cadeia de Subaki, Japão
•Sistema de accionamento de índice de alta pressão para controlo do posicionamento da barra de pinça
•Afixar e soltar pneumaticamente a caixa de corte
•Sistema central para uma rápida mudança de emprego

Unidade de desmontagem
• Estrutura de movimento de 3 ações com quadro superior, médio e inferior para facilitar a mudança de estampa
•Os pinos de descolagem ou as matrizes macho/fêmea podem ser utilizados para diferentes trabalhos de descolagem
•Combinar com o sistema de registo da linha central na secção de corte, o mesmo sistema também se aplica ao sistema de descolagem para minimizar o tempo de mudança.O posicionamento preciso pode aumentar a eficiência da produção
•O movimento para cima e para baixo do quadro de descolagem superior é controlado por um motor que facilita o ajuste

Unidade de entrega
•Dispositivos fotoelétricos de segurança que impedem a subida e a descida excessiva da pilha de papel de entrega
•O pincel de pressão ajustável ajuda a descarregar o papel das pinças e a empilhá-lo
•Construção de pilhas altas até 1020 mm
•Mesa automática de cinto auxiliar disponível para entrega ininterrupta
•O movimento do alimentador e o controlo da velocidade podem ser ajustados na unidade de distribuição

Partes elétricas, interface do operador e detector de segurança
•O sistema industrial japonês Omron PLC de alta velocidade
•Interface do operador da Omron com ecrã táctil
•Omron Interruptor e codificador de câmara eletrónico
• Detectores electrónicos, células microcomutadas e fotoeléctricas controladas por PLC em toda a máquina

Sistema de lubrificação automática
•Pompa automática de óleo e sistema de distribuição para toda a máquina com temporizador pré-definido
• Distribuição do óleo de lubrificação para cadeias de pinças com válvula de controlo individual para cada cadeia

Dispositivos de segurança e homologação de qualidade dos componentes
•Todas as peças eletrónicas e elétricas são homologadas CE
•Protector de sobrecarga para o protector e o equipamento
•Embraque de cadeia para a proteção das barras de pinça
•Botões de parada de emergência em toda a máquina para acesso rápido e fácil
