Máquina automática de corte e esboçamento a moagem com dispositivo de descolagem automática

Máquina automática de corte e vinco com dispositivo de decapagem automática

(Modelo: Ecoo-1050)

Descrição do produto

>> Aplicação:

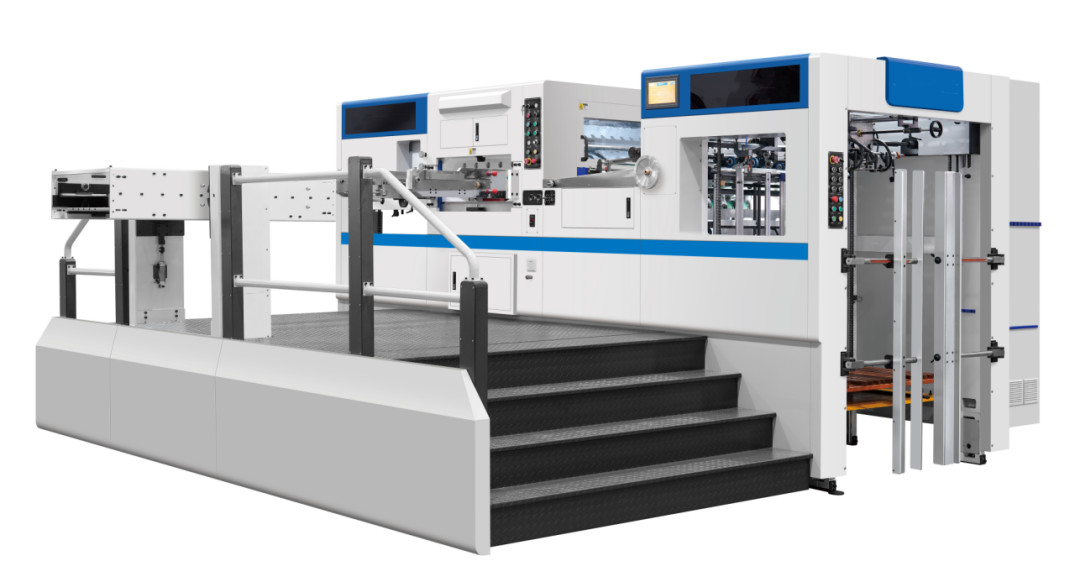

A máquina de corte e vinco automática Ecoo-1050 é usada para corte e vincovários papéis, papelão, papelão ondulado, folha de plástico (como PVC, PP),com função decorte e vinco, vincagem e relevo.Com o mais recente design de estrutura, a velocidade máxima de corte e vinco pode ser de 7.500 folhas/hora.

>>Especificações

>> PrincipalCaracterísticas:

Segurança, Economia de Energia, Eficiente

1. O funcionamento da máquina completa é controlado porSistema de controle centralizado PLCque pode examinar automaticamente o status de trabalho e testar status incomuns, bem como registrar a condição de trabalho. De acordo com o Padrão de Segurança Europeu, projetamos razoavelmente para fazer a combinação perfeita de operabilidade e segurança.

2. Sistema de alarme avançadode inicialização lembrará o operador de deixar a área insegura. Detectando automaticamente todo o processo, se houver mau funcionamento, sem papel ou papel preso, a embreagem pneumática se separará e parará automaticamente, o que reduz o desperdício de papel, protege a equipe e o equipamento.

3.Pdispositivo reembalado e dispositivos de alimentação e entrega de papel sem interrupçãoreduza o tempo de empilhamento, melhore a eficiência da máquina e aumente sua renda.

4. Componentes elétricos e pneumáticos selecionados da Europa, Japão e Taiwan melhoram a estabilidade da máquina e reduzem a frequência de inanimação.

5. O mainframe e a base adotam ferro de grafite esferoidal de alta resistência QT500-7 que é processado com precisão pelo centro de controle numérico, garantindo que a máquina funcione de forma estável por muito tempo ao suportar uma grande pressão de 200T. Os núcleos da máquina de prensa de platina, como virabrequim, engrenagem sem-fim e assim por diante, são todos de liga de aço de alta classe importada, que são processados ​​por têmpera e revenimento de alta temperatura com uma longa vida útil.

6. O sistema de lubrificação das peças principais é equipado com dispositivo de exibição de pressão de óleo e dispositivo de alarme para pressão insuficiente de óleo e ar.

7. Fornecer treinamento técnico completo e de longo prazo, bem como manutenção gratuita e rápida por um ano, garantindo que nossos clientes possam dominar completamente a tecnologia de produção de nossos equipamentos. Nossa máquina tem design perfeito, instalação precisa, alta estabilidade, alta segurança e baixo ruído.


>> Configuração padrão

1. Seção de alimentação de papel: alimentador e mesa transportadora

1. A placa de parede do alimentador é feita de ferro fundido, o que é mais estável durante o funcionamento em alta velocidade.
2.Precisão fcabeça de ervilha(Bomba de vácuo Becker) com soprador lateral duplo: adequado para papelão e papelão ondulado. Possui 4 bicos de sucção, 4 bicos de alimentação e o ângulo e a altura dos bicos podem ser ajustados para se adequar aos diferentes formatos de papel.
3. Cabeça de alimentação (para frente/para trás), o alinhamento da pilha (esquerda/direita) pode ser ajustado pelo motor, você só precisa pressionar os botões para ajustar.
4. Eletromecânicodetector de folha dupla,
5.Declivetipotransportadormesacom rolos de pressão de PU antidesgaste e rodas de escova, é muito mais adequado para alimentar papel fino em condições de alta velocidade.
6. Deitado lateral de uso duplo(puxar e empurrar) epostura frontalgarantir a precisão da posição da folha.
7.Skewfunção de detecção de papel e papel acumulado e função de parada automática: quando os sensores detectam que o papel está enviesado ou acumulado antes de ser entregue à seção de prensagem, a máquina para.
8. Dispositivo de amortecimento pneumático da correia transportadora: quando em alta velocidade, ele ajuda o papel a ser entregue suavemente pela correia de alimentação.
9.Sem pararalimentação de papelestrutura etipo de trilho guiapré-embalado paletemelhorar a eficiência em grande parte.


2. Seção de prensa de cilindro

1. O corpo principal adotaalto-forçaferro dúctil QT500com processo especial de fundição. ONi-Cr-MoVirabrequim de liga levecom tratamento especial de processo artesanal e super vestir-resistirformigaminhocaeengrenagem.
2. Alta pressãomotor de óleo automático com filtro e ventilador de refrigeraçãorecicla o óleo para lubrificar as principais peças da transmissão (virabrequim, sem-fim e engrenagem). E obomba de óleo automáticalubrifica todas as peças necessárias (engrenagens, correntes, etc.)
3. Grande volante com oembreagem pneumáticagarante alta precisão quando a máquina está operando em alta velocidade.
4.Sistema de ajuste automático da pressão de corte e vinco, o operador só precisa definir o valor na tela sensível ao toque para ajustar a pressão.
5. Design amigável para troca de matriz e placa de revestimento (Aço Manganês, HRC50-53). A estrutura da matriz pode ser virada e travada pneumaticamente.

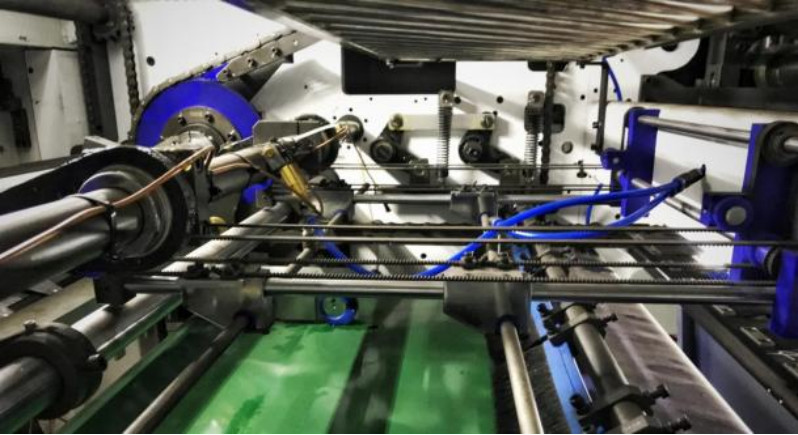

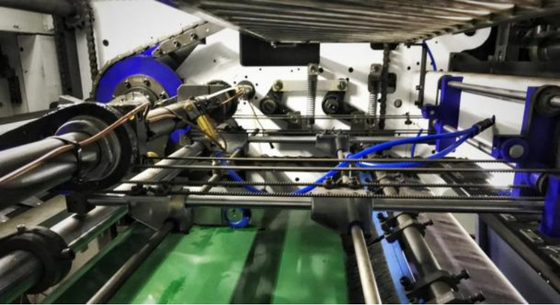

6. Alta precisão indexador de came com limitador de torque e correia sincronizada para controlar as barras de fixação para entregar o papel na posição precisa de forma estável durante a execução em alta velocidade.
7. Alta resistênciaGarra de liga Ti-Aleevestir-resistindocorrentes para barra de fixação.

3. Placa de aquecimento para folha de plástico (OPCIONAL)

Para corte de chapas plásticas, como PVC, PP, PET
1. Temperatura de ajuste separada para zonas de aquecimento independentes, controle termostático.
2. A placa de aquecimento é feita de ferro fundido de alta resistência e resistente ao calor RTCr0.8.

4. Seção de stripper (OPCIONAL)

1. O decapante é composto por três estruturas (superior, intermediária e inferior) que podem ser puxadas para fora para instalação dos pinos.
2. Barra de decapagem com pinos ou placa macho-fêmea para decapagem de resíduos.
3. A estrutura superior é acionada por motor, você pode pressionar o botão para movê-la e verificar a posição de decapagem.

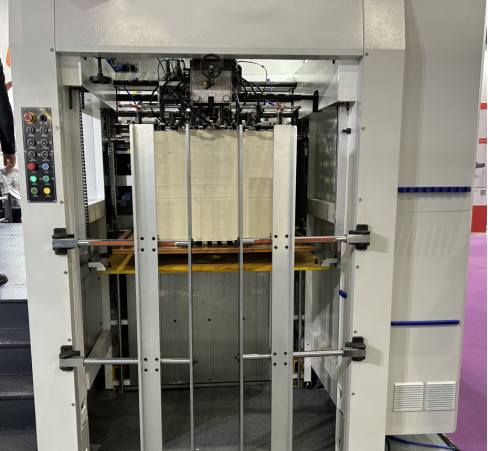

5. PapelSeção de entrega

1. Dispositivo de alinhamento automático, soprador de ar ajustável e escova de cabelo garantem que a pilha de papel esteja em boa ordem, não importa se o papel é grosso ou fino.
2. Dispositivo de prevenção de transbordamento: a folha é movida para cima com a barra de fixação; o sensor de detecção será iniciado e a máquina irá parar.
3. O dispositivo automático de entrega de papel ininterrupta é controlado por motor; você só precisa pressionar um botão para operá-lo.
4. Dispositivo de inserção de etiquetas (1 conjunto) para registrar a quantidade de folhas.
5. O dispositivo de abertura de pinça secundária para decapagem (opcional)

6. Elétricacaixa eSistema de controle

1. Os controles da interface são integrados e vários controles de interruptores elétricos são definidos na tela de operação, o que facilita a operação e a compreensão.
2. O sistema de controle centralizado PLC pode examinar automaticamente o status de trabalho e testar status incomuns, bem como registrar as condições de trabalho.
3. Função de diagnóstico de problemas na tela sensível ao toque. Se ocorrer algum problema, você pode verificar a tela sensível ao toque para encontrá-lo.
4. Chinês, inglês ou qualquer outro idioma (opcional) na tela de toque
5. Os componentes elétricos e o circuito elétrico estão de acordo com os padrões de segurança europeus e americanos.

Perguntas frequentes

P: E quanto à instalação e ao suporte técnico pós-venda?
A:Nosso engenheiro pode ir ajudar na instalação e fornecer o treinamento necessário. O comprador deve levar as passagens aéreas de ida e volta, a taxa de serviço e o custo da acomodação local. Qualquer problema ou dúvida, estaremos à sua disposição 7x24 horas.
Entre nossa grande quantidade de instalações CTP em todo o mundo, também há muitos usuários finais (impressoras) que compraram os produtos CTP diretamente da EcooGraphix China e a equipe de serviço técnico da EcooGraphix oferece suporte a essas instalações remotamente com visitas regulares no local.
Todos esses usuários finais de impressoras executam os sistemas CTP com total satisfação devido à nossa qualidade robusta, serviço remoto contínuo, treinamento e manutenção completos. Se você é um impressor que está pensando em comprar diretamente da EcooGraphix China, não há problemas com instalações, treinamento e serviço pós-venda. Nós garantimos sua satisfação.
