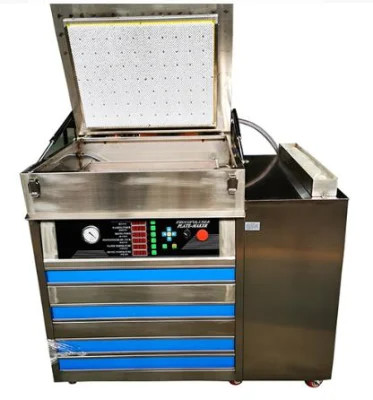

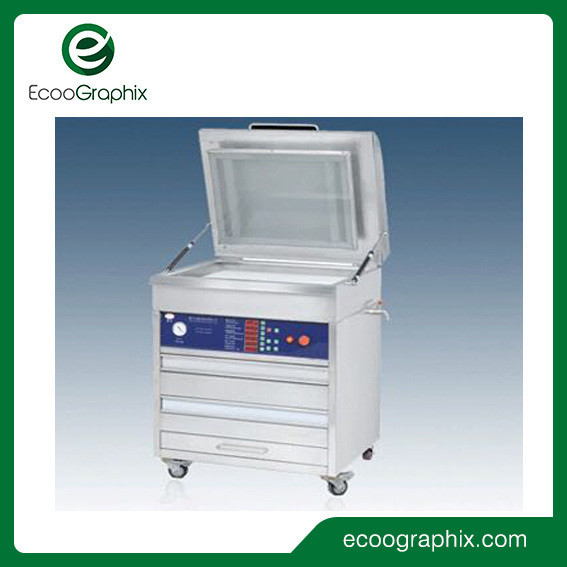

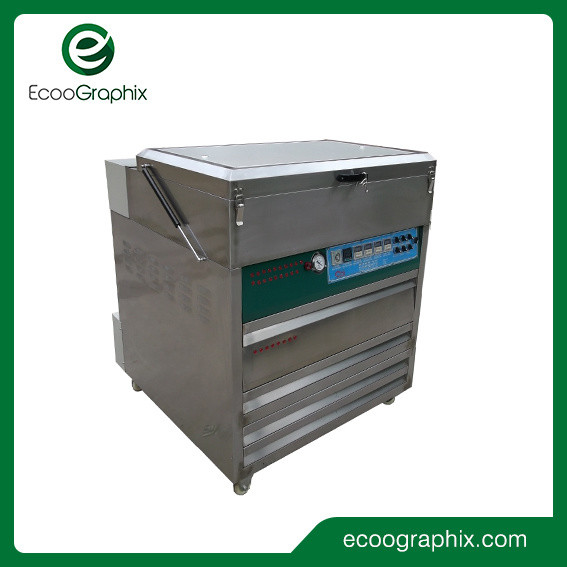

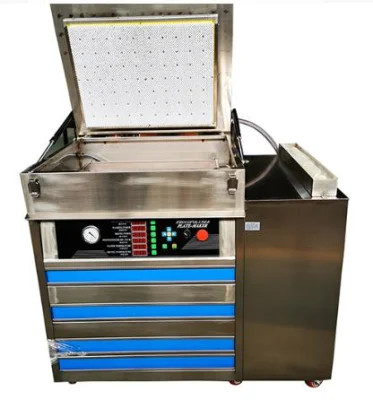

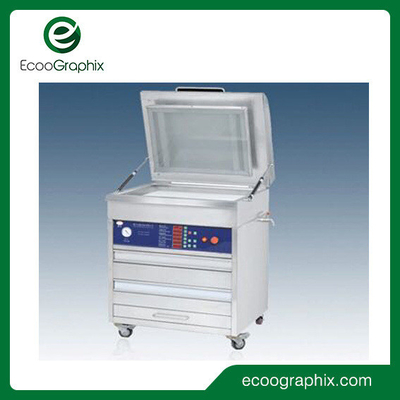

920*680mm Processador multifuncional Processador de placas flexíveis baseado em solvente
- Não.Aplicação
Independentemente da placa PS ou da placa CTP, é necessária uma máquina de processamento para processar a placa após a conclusão da exposição.EcooGraphix CTP Processor pode ser utilizado com CTP térmico Offline/Online ou CTCP ou UV-CTP placas, tais como as máquinas Kodak, Screen, Agfa, Creo, Amsky ou Cron CTP.
- Não.Características da máquina
◇ Máquina multifuncional de fabricação de chapas flexíveis com base em solvente, que permite a exposição, lavagem, secagem e descolagem.
◇ Projeto AIO, poupança de espaço, adequado para Máquina Flexo CTP de pequeno formato.
◇ O painel central de controle da MPU facilita o funcionamento.
◇ Adopte lâmpadas UV e lastro eletrônico importados.
◇ Dispositivo de vácuo forte e placa de sucção.
◇ O dispositivo de secagem por ar termostático de círculo garante a segurança.
◇ Reprodução precisa e estável das cores e dos gráficos originais.
- Não.Especificações
Máquina AIO para processamento de placas flexíveis ((AIO, All in one model)
Modelo
FP-900
Tamanho da página
Max. 920 mm*680 mm
Espessura da chapa
1.14mm - 3.94mm
Necessidade de eletricidade
Fase única 220V 50/60 Hz
Força de trabalho
3.5KW
Tamanho da máquina (WxLxH) mm
1650x1160x1300
| Máquina AIO para processamento de placas flexíveis ((AIO, All in one model) |
| Modelo |
FP-900 |
| Tamanho da página |
Max. 920 mm*680 mm |
| Espessura da chapa |
1.14mm - 3.94mm |
| Necessidade de eletricidade |
Fase única 220V 50/60 Hz |
| Força de trabalho |
3.5KW |
|
Tamanho da máquina (WxLxH) mm
|
1650x1160x1300 |
- Não.Cuidado e processo
1) Não coloque o dispositivo de temperatura da água na frente de si e do solvente no reservatório de solvente.
2) Utilize três pernas de alfinete para a fonte de alimentação da máquina, a fonte de alimentação deve ser com a ligação à terra.
3) Não abra a tampa ((Figura 1) ao lavar a placa de resina.
4) A fonte de alimentação é 220 V 50-60 Hz.
5) Mantenha-o ligado por 20 minutos depois de terminar o trabalho.
Progresso do trabalho:
Ajusta o pincel
Coloque o solvente no reservatório de solvente e o nível do solvente deve ser inferior ao da parte superior da escova (0,5-1,0 cm).se os quatro lados do plano de lavagem têm o solvente (significa que a escova está apenas tocando o solvente)Se não for o caso, é necessário ajustar a altura da escova.definir a altura do parafuso para ajustar o nível da escova até que a escova está apenas tocando o plano de lavagem. (Aviso: é melhor utilizar a água para substituir o solvente para ajustar o nível da escova, mas deve colocar o solvente no reservatório de solvente até que a água esteja seca,porque a água e o solvente não são compatíveis, significa que você tem que esperar até que a água esteja seca para usar a máquina).
Progresso da operação (Figura 2):
Primeiro, coloque a máquina no espaço ventilado e verifique se a fonte de alimentação está funcionando.Talvez faça um piscar de olhos por causa da energia, mas é normal..
Configure o parâmetro
Pressione o botão 1 para escolher para cima e pressione o botão 5 para escolher para baixo (escolha o recurso diferente).Pressione-o de novo e ele piscará no tempo de lavagem e assim por diante.. Configure o parâmetro para todas as funções. Quando a luz estiver piscando, pressione os botões 2 e 4 para escolher o dígito (botão 2 é para escolher a direita, botão é para escolher a esquerda).Quando o dígito está piscando você pode definir o parâmetro. Pressione os botões 1 e 5 para adicionar e reduzir o parâmetro (botão 1 é para adicionar o parâmetro; botão 5 é para reduzir o parâmetro).Após a configuração você tem que pressionar o botão 3 (set) para corrigir o parâmetro que você tinha escolhido.
Depois de definir o parâmetro, você pode pressionar todas as funções para executá-lo.Quando o tempo de trabalho é suficiente ele vai parar automaticamente e voz para fora algumas vezes para mostrar-lhe o trabalho (você pode tentar e verificar todas as funções para conhecê-lo bem antes de usá-lo).
Função de exposição (figura 1 e 2):
Retirar a função 6 (Seção de exposições)e enrolar a película de plástico transparente.Coloque a película na sua placa de resina e coloque-a no plano e pressione o botão 6 (botão de vácuo) e cubra-a com a película de plástico transparente pouco a pouco (para que o ar seja feito melhor). (Aviso: certifique-se de que o seu filme e o filme de plástico transparente estão limpos, sem água, sem poeira, sem solvente, etc.A placa de resina é um pouco maior do que o seu filme para que a bomba de vácuo possa funcionar melhor)Observe a janela do indicador de vácuo (está à direita da máquina e mostra o funcionamento da bomba, o trabalho é bom quando aponta entre 0,08 e -0,1)Em seguida, aperte o botão "Exposição" na máquina e aperte o botão "Tempo de exposição" e ele irá funcionar.Retirar a função 6 (seção de exposição) novamente e pressionar o botão 6 para parar o trabalho da bombaEnrola a película de plástico transparente e traz a película e a placa de resina.
Lavagem e secagem (Figura 1 e 2)
Coloque a placa de resina na secção2 Lavagem em planoe pressionar o botão Tempo de lavagem e fechar ocobertura. Ele vai funcionar. Você tem que olhar para fora quando ele está acabado (porque não é bom para a placa de resina e seus produtos acabados se a placa de resina está no solvente mais tempo).O tempo de lavagem é de 3 a 6 minutosApós a parada, abra a tampa e teste se está limpa ou não.Toque na área em branco (sem palavras e sem imagem),Se estiver pegajoso, pode fechar a tampa e lavar novamente por um tempo até ficar melhor (mas o menor tempo de lavagem é melhor).Depois disso tire a placa de resina e coloque-a na função 8
Secção de secagem
(Antes de utilizar esta função, é necessário activá-la 5 a 10 minutos antes para que o trabalho de secagem seja melhor e mais rápido).Para ter certeza de que a secagem funciona é suficiente e depende da espessura da sua placa de resina (se a espessura é mais espessa, como 3,94 mm e o tempo de secagem será melhor por 1 hora de duração; Se é 1,7 mm e 40 minutos é suficiente, não é a única maneira de julgar o tempo de secagem, se a placa de resina é reta,não precisa esperar para tirar a placa de resina. Ele precisa de sua experiência). Se a lavagem não funciona o suficiente (há em algum lugar não é limpo e você pode colar a placa de resina no plano de lavagem para lavá-lo novamente,Mas é melhor que seja terminado uma vez).
Segunda secção de exposição (Figura 1 e 2)
Após a secagem, colocar a placa de resina na função 7Segunda secção de exposiçãoNormalmente, o parâmetro é de 4-8 minutos; depende da sua experiência e da placa de resina e assim por diante.É usado para fazer a placa de resina é mais estável para impressão.
Está tudo acabado.
Depois de um ou dois anos, os cordeiros ficarão mais fracos; você terá que trocar um novo cordeiro de exposição.Substitua a lâmpada (Figura 2).Secção de exposição,Depois disso, você pode puxar o painel de controle e todas as construções de design eletrônico aparecerão na sua frente.
Após 1 ano, o óleo na bomba não é suficiente, de modo que o funcionamento da exposição não é bom.Influenciará o efeito da exposição. Você tem que verificar o óleo da bomba. Abra a tampa da máquina (está na parte de trás da máquina, é usar alguns parafusos para fixar o trevo de aço inoxidável na máquina).A bomba está fixada por baixo dele.Há uma janela transparente naQuando o nível do óleo está abaixo da linha vermelha, você tem que adicionar um pouco de óleo (o óleo é especial, é usado apenas para a bomba de vácuo,Pode comprá-lo na loja de bombas de vácuo ou em algum lugar., é muito barato) na bomba.
- Não. Produção e embalagem
Desde a produção até a entrega, fazemos todos os detalhes com muito cuidado para garantir a boa qualidade do produto e serviço aos clientes.
- Não. Casos de instalação
- Não. Certificados
- Não.Perguntas frequentes
Q1: Quais são os seus principais produtos?
A:Os nossos principais produtos são o Prepress 4up e 8up Online/Offline CTP térmico, CTCP, VLF CTP, Flexo CTP, Processador, Placas Offset, Tintas Offset, Offset Printing Blankets,Equipamento de embalagem pós-impressão.
Você pode obter o equipamento e os consumíveis tudo em um e sem se preocupar com o serviço pós-venda da nossa empresa.
P2: Onde está a sua fábrica?
A:Nossa fábrica de máquinas de processador CTP está em Xangai, você é calorosamente bem-vindo a visitar nossa fábrica!
P3: Há alguma certificação para o seu processador CTP?
A:Sim, todas as nossas máquinas foram certificadas pela SGS e CE.
P4: Pode também fornecer o Fluxo de Trabalho e o RIP?
A:Sim, podemos fornecer o Workflow Brainnew e o RIP Compose V12.
Q5: E quanto à instalação e apoio técnico pós-venda?
A:O nosso engenheiro pode ir ajudar na instalação e fornecer o treinamento necessário.Qualquer problema ou pergunta, estaremos à sua disposição 7x24 horas. Entre a nossa grande quantidade de instalações CTP em todo o mundo, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Estas impressoras de utilizadores finais executam todos os sistemas CTP com total satisfação devido à nossa qualidade robusta, serviço remoto sem problemas, formação e manutenção minuciosas.Se você é um impressor que está considerando comprar diretamente da EcooGraphix China, não há complicações nas instalações, treinamento e serviço pós-venda.
